900G Series Variable Frequency Drive

Sammenlignet med mindre frekvensomformere eller enkeltfunktionsfrekvensomformere udmærker 900G Series Variable Frequency Drive sig i industrimiljøets tilpasningsevne og kontrolydelse:

Fuld effektområdedækning til krævende scenarier: Tilbyder forskellige formfaktorer fra A00 til A12, der dækker udgangseffekter fra 0,75KW til 630KW. Specielt designet til industrielt udstyr, der kræver stærk effekt, løser det problemerne med høj startstrøm og vanskelig styring af højeffektmotorer.

Vektorkontrol til højt drejningsmoment ved lave hastigheder: Understøtter SVC med et hastighedsforhold på op til 1:100, hvilket giver 150 % af det nominelle drejningsmoment selv ved 0,5 Hz, hvilket sikrer jævne og stødfrie kraftige starter.

Multipumpestyring til systemintegration: Indbygget avanceret vandforsyningslogik understøtter en 1-til-5 multipumpestyringstilstand, der direkte driver komplekse konstanttryksvandforsyningssystemer uden behov for en ekstra PLC-controller.

Multipumpestyring til systemintegration: Indbygget avanceret vandforsyningslogik understøtter en 1-til-5 multipumpestyringstilstand, der direkte driver komplekse konstanttryksvandforsyningssystemer uden behov for en ekstra PLC-controller.

Industriel beskyttelse og varmeafledning: 900G Series Variable Frequency Drive vedtager et uafhængigt luftkanaldesign og IP20-beskyttelsesklassificering, der effektivt modstår støvindtrængning i industrielle miljøer. Kombineret med en intelligent temperaturstyret ventilator sikrer den stabil drift over længere perioder.

Fuld-port-kommunikation og intelligent netværk: Standardkonfigurationen inkluderer Modbus-RTU-kommunikationsprotokollen og understøtter en RS485-grænseflade, hvilket muliggør nem integration med værtscomputerens overvågningssystemer til dataudveksling i realtid i fabriksautomatisering.

Produktets tekniske parametre

Applikationsindustrier og scenarier

900G Series Variable Frequency Drive, med sin høje effekttæthed og brede applikationslogik, er meget udbredt inden for følgende områder:

Strøm og kommunalt: Højeffekt konstant tryk vandforsyningspumpestationer, spildevandsbehandlingssystemer, inducerede trækventilatorer.

Maskinfremstilling: CNC-værktøjsmaskiner spindeldrev, sprøjtestøbemaskiner, ekstrudere, emballeringsmaskiner.

HVAC: Central klimaanlæg cirkulerende vandpumper, køletårnsventilatorer, HVAC-systemer.

Energi og minedrift: Minehejsehjælpedrev, båndtransportører, kompressorer.

Installations- og brugsvejledning

1. Mekanisk installation

Lodret installation: Skal installeres lodret på en flad metaloverflade, hvilket sikrer uhindret luftstrøm til varmeafledning.

Varmeafledningsplads: Der skal være tilstrækkelig plads lodret over og under (A≥10mm, B≥200mm for 0,75-22KW). Blokering af luftindtaget er strengt forbudt.

Miljøkrav: Omgivelsestemperaturen skal være mellem -10°C og +40°C (derating er påkrævet over 40°C). Derering er påkrævet for højder over 1000 meter.

2. Elektriske forbindelser

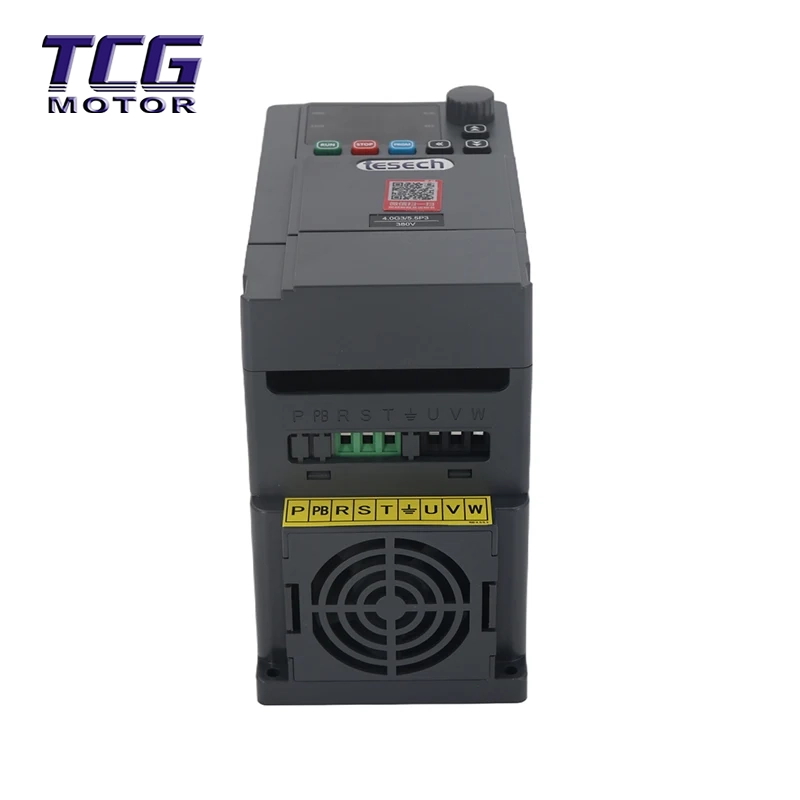

Hovedkredsløb: R/S/T tilsluttes til trefaset strømforsyning, U/V/W forbindes til motoren. Det er strengt forbudt at vende forbindelser!

Bremseenhed: 0,75KW~5,5KW har en indbygget bremseenhed og kræver en ekstern bremsemodstand (forbundet til +/PB terminalen); 7,5KW og derover kræver en ekstern bremseenhed.

Jording: PE-terminalen skal være pålideligt jordet, og jordingsmodstanden skal overholde lokale regler.

3. Hurtig fejlfindingsprocedure

1). Parameter Reset: Indstil F0-24 = 1 for at gendanne fabriksindstillingerne.

2). Motorparametre: Indstil F8-00 (Power) til F8-04 (Speed) i henhold til typeskiltet.

3). Parameteridentifikation: Indstil F8-07 til at udføre statisk eller dynamisk identifikation (kræves for vektorstyring for at opnå optimalt drejningsmoment).

4). Driftskontrol: Indstil F0-00 for at vælge driftskanal (0: Panel, 1: Terminal, 2: Kommunikation).

5). Frekvensindstillingspunkt: Indstil F0-01 for at vælge frekvenskilden.

FAQ

Q1: Hvad er forskellen mellem 900G Series Variable Frequency Drive og den tidligere minimodel (900M)?

A: TES 900G er en inverter til generelle formål med et bredere effektområde (op til 630KW), rigere I/O-porte (5 DI-kanaler, 2 AI-kanaler) og kraftig vektorkontrolydelse, hvilket gør den velegnet til komplekse industrielle kontrolscenarier. 900M minimodellen er på den anden side typisk designet til simple laveffekt (<2,2KW) applikationer og har færre porte.

Spørgsmål 2: Understøtter 900G Series Variable Frequency Drive multi-pumpe vandforsyningskontrol?

A: Ja. 900G-serien har indbygget omfattende PID-logik. Ved at indstille parametrene F0-26 og F5 kan den opnå 1-til-5 multipumpestyring, herunder forskellige tilstande såsom "en i brug, en standby", "master-slave kontrol" og "synkron kontrol", hvilket gør det muligt at bygge komplekse vandforsyningssystemer uden en ekstern controller.

Q3: Hvad er SVC-kontrol? Hvorfor er parameteridentifikation nødvendig?

A: SVC (Speed ​​Sensorless Vector Control) giver inverteren mulighed for præcist at styre motorens drejningsmoment selv uden en encoder. Motorparameteridentifikation (F8-07) gør det muligt for inverteren at "lære" motorens interne parametre (såsom modstand og induktans), og derved opnå lavfrekvent, højt drejningsmoment output (0,5Hz/150%). Uden identifikation vil inverteren kun fungere i normal V/F-tilstand, hvilket reducerer dens tunge belastningskapacitet.

Q4: Hvad skal jeg gøre, hvis panelet viser "Err14", hvilket indikerer, at modulet er overophedet?

A: "Err14" angiver, at invertermodulets temperatur er for høj. Tjek venligst: 1. Er lasten for tung eller har den været låst i lang tid? 2. Er køleventilatoren beskadiget eller er luftkanalen blokeret af støv? 3. Er den omgivende temperatur over 40°C (kræver derating eller forbedret ventilation)? 4. Er bærefrekvensen F0-13 indstillet for højt (bærefrekvensen kan passende reduceres for at mindske varmeudviklingen)?

Q5: Hvordan forlænges inverterens levetid i barske miljøer?

A: Det anbefales at rense støvet fra køleventilatoren og luftkanalen regelmæssigt (hver 6.-12. måned); i miljøer med højt støvindhold (forureningsniveau > 2), bør frekvensomformeren installeres i et beskyttende kabinet med en IP54-klassificering eller højere; hvis den opbevares i en længere periode (mere end 1 år), bør ældningsbehandling på forhånd udføres i henhold til brugsanvisningen før brug.
