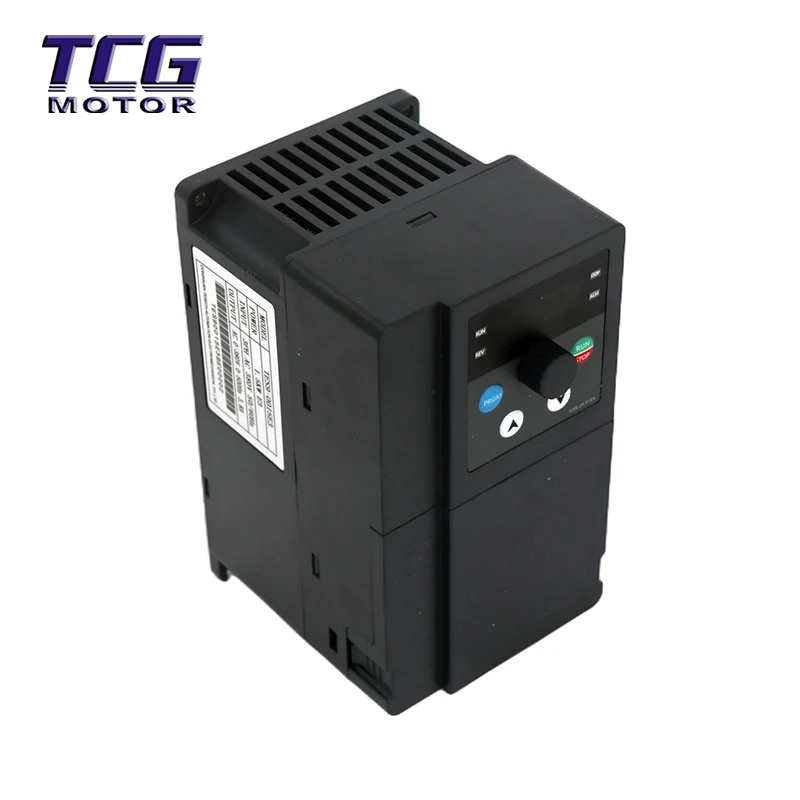

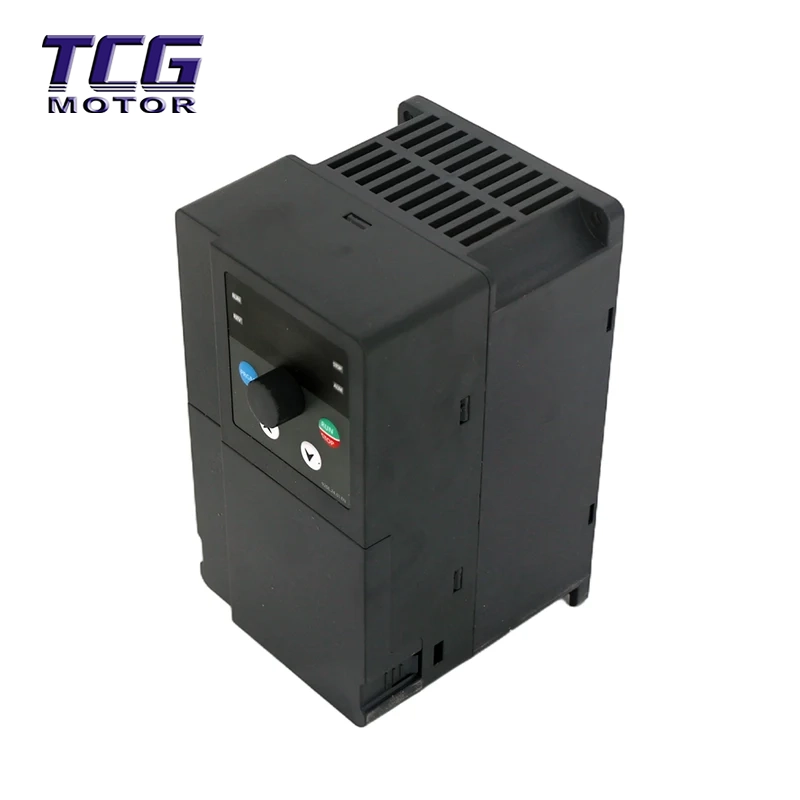

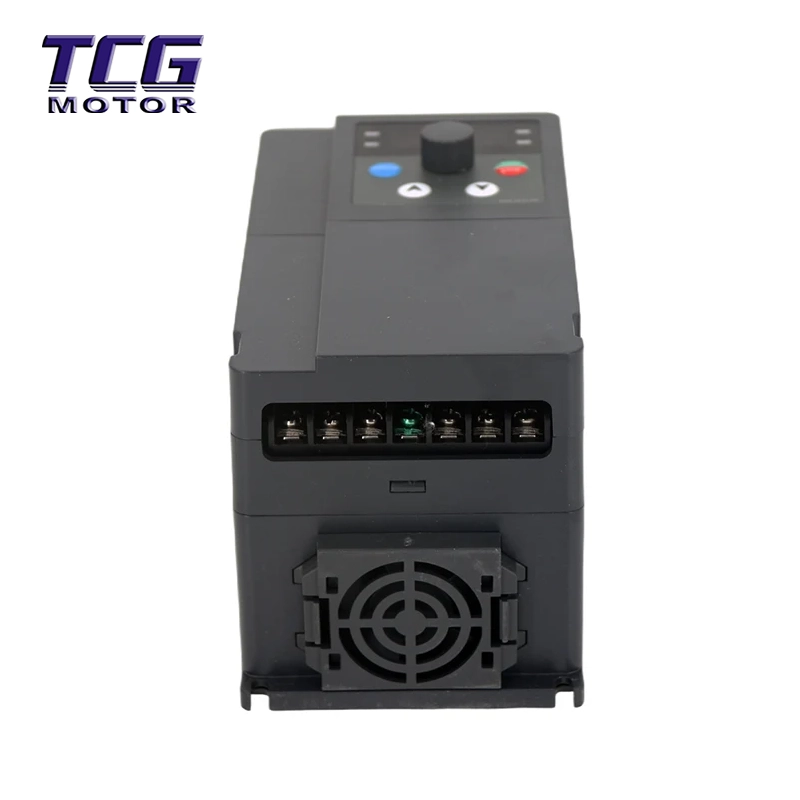

900E Series Variable Frequency Drive

Sammenlignet med almindelige frekvensomformere til generelle formål på markedet overgår 900E Series Variable Frequency Drive i kontrolpræcision og intelligente funktioner:

Dual-mode kontrol, overlegen ydeevne: Understøtter eksklusivt sensorløs vektorstyring (SVC) til synkronmotorer, hvilket giver et stærkt startmoment selv ved lave hastigheder, med en kontrolpræcision, der langt overstiger traditionelle V/F-kontrolfrekvensomformere.

Intelligent tuning, matchning med et enkelt klik: Udstyret med motorparameter-selvdetektionsfunktion (statisk/dynamisk identifikation) identificerer frekvensomformeren automatisk motorparametre, hvilket eliminerer behovet for kedelige manuelle beregninger og sikrer, at drivsystemet altid er i optimal matchende tilstand.

Indbygget konstant tryk vandforsyning PID: Ingen ekstern controller er påkrævet; den indbyggede omfattende PID-logik muliggør direkte søvn-, væknings- og vandmangelbeskyttelsesfunktioner til vandforsyningssystemer med konstant tryk, hvilket reducerer systemomkostningerne betydeligt.

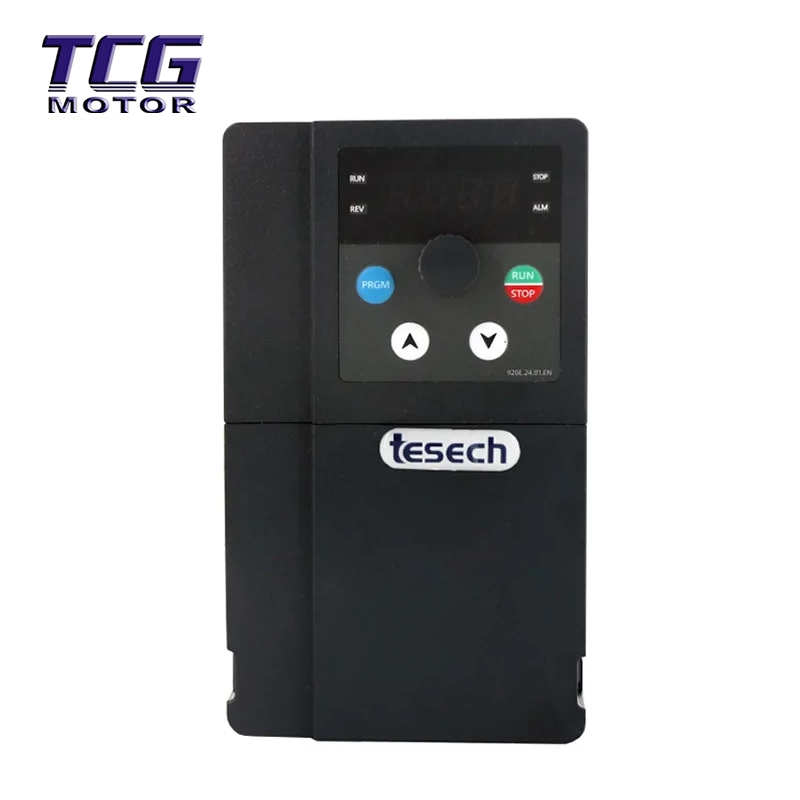

Brugervenlig interaktiv oplevelse: Udstyret med et multifunktionelt LED-betjeningspanel, der understøtter overvågning i realtid af flere parametre såsom frekvens, spænding, strøm og effekt, og har automatisk parameterskifte-displayfunktion, hvilket gør drift og vedligeholdelse lettere.

Omfattende sikkerhedsbeskyttelse: Udstyret med mere end 20 fejldetektionsfunktioner, inklusive beskyttelse af inverterenhed, overstrøm, overspænding, underspænding, fasetab, overophedning og kortslutning til jord, hvilket sikrer sikkerheden for udstyr og personale.

Produktets tekniske parametre

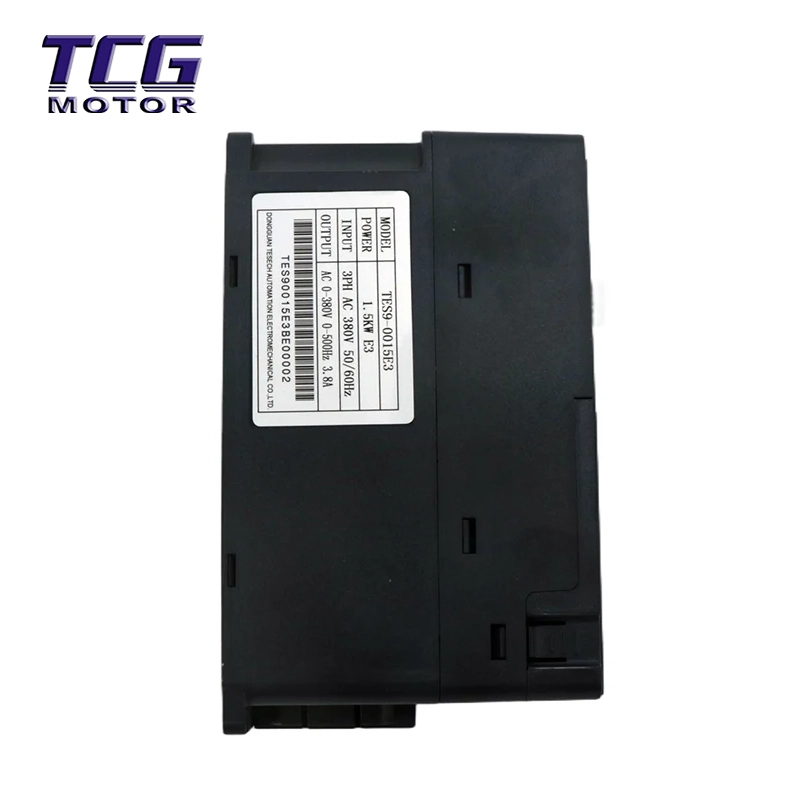

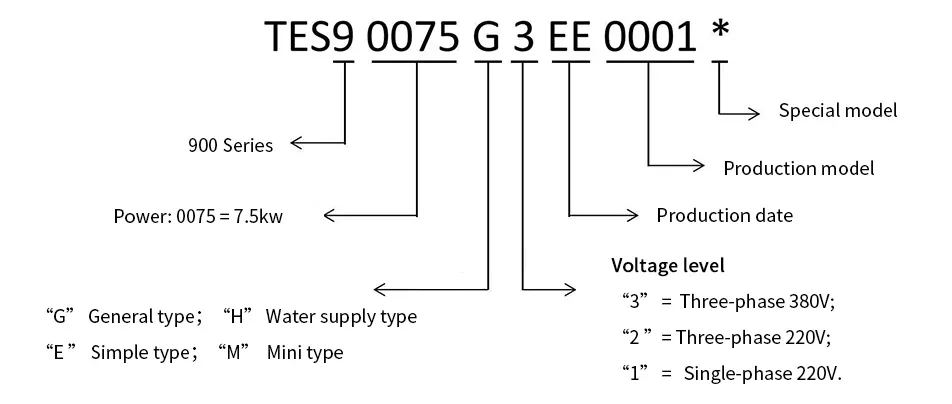

Regler for navngivning af produktmodeller

900-seriens frekvensomformere er navngivet efter følgende regler:

Variabel frekvensomformer model tabel

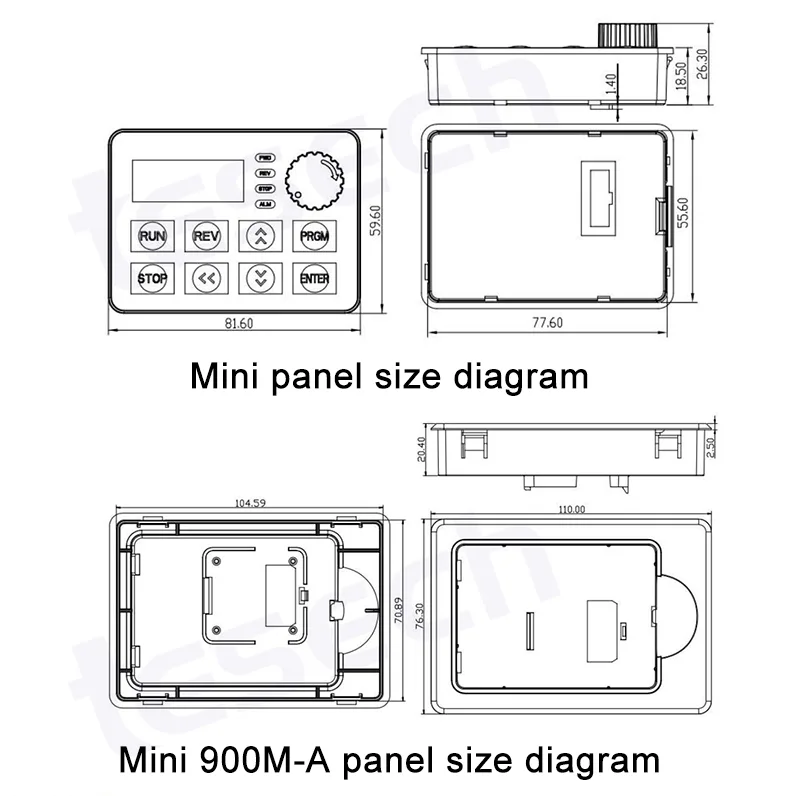

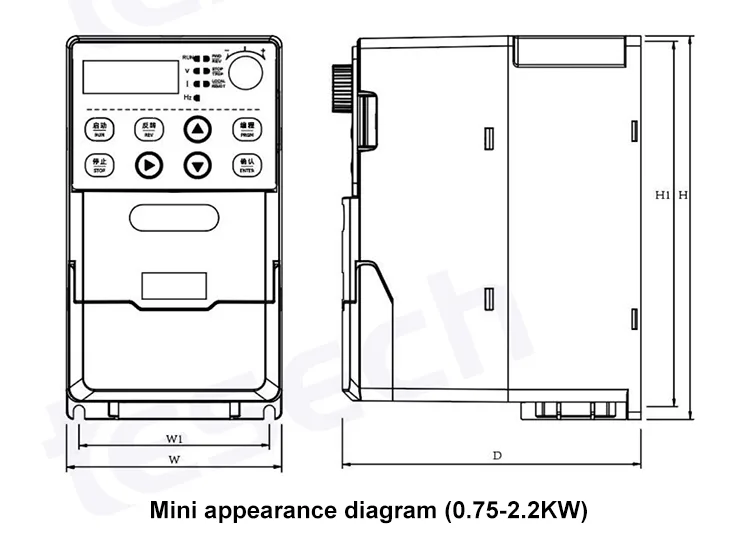

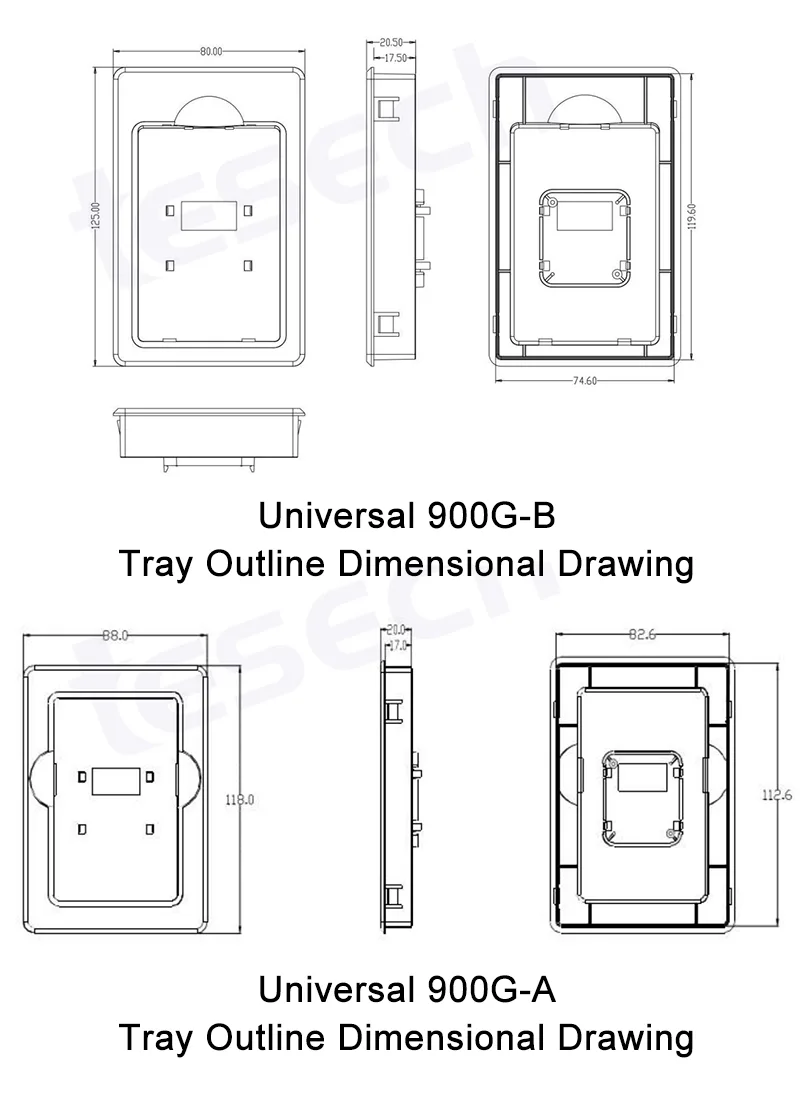

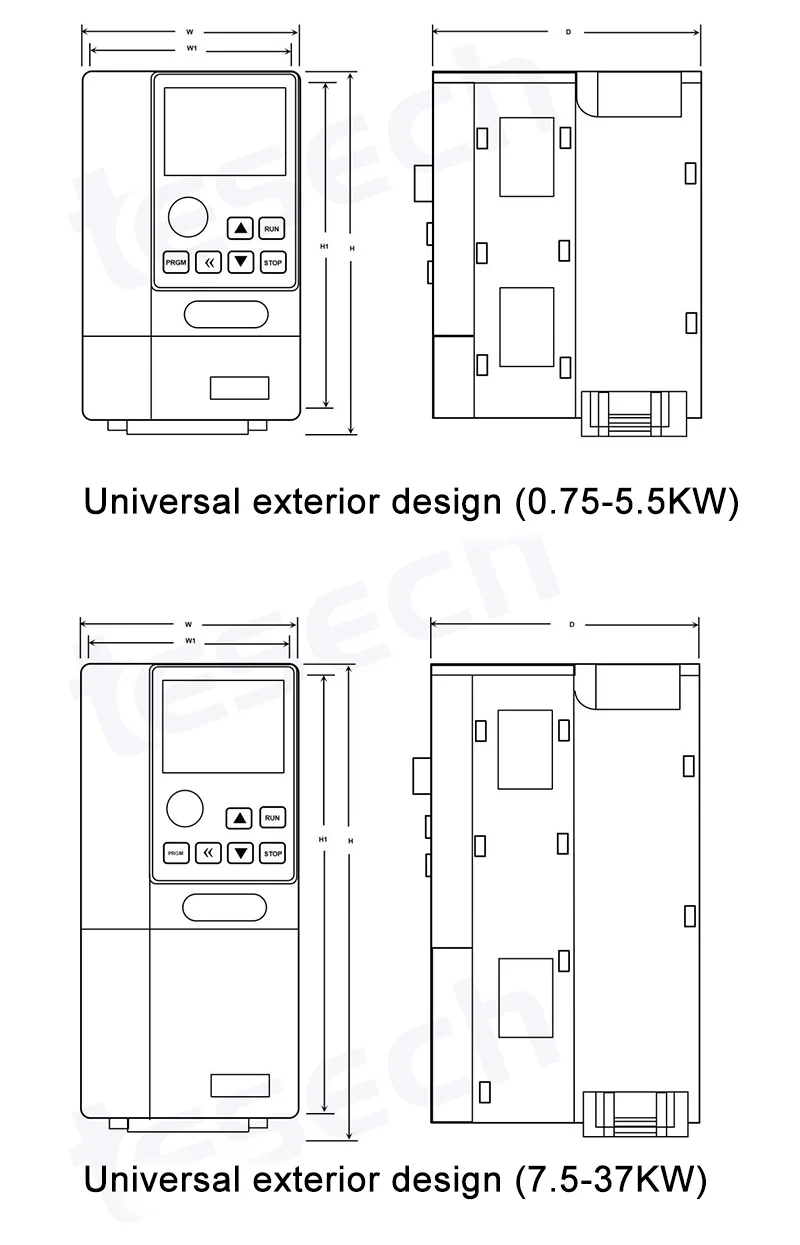

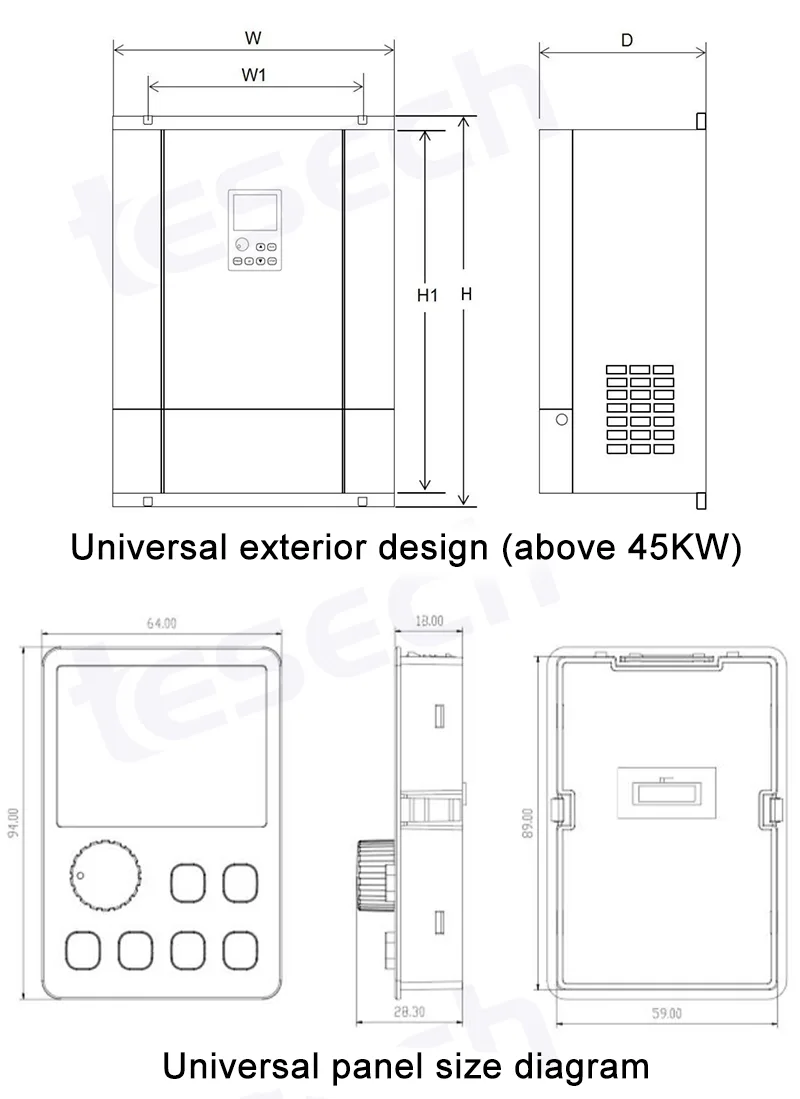

Produktdimensionstabel

Applikationsindustrier og scenarier

900E Series Variable Frequency Drive, med dets brede effektområde og kraftfulde kontrolydelse, er meget udbredt inden for følgende områder:

Vandforsyning og HVAC: Konstant tryk vandforsyningssystemer, centrale aircondition vandpumper, køletårn fans.

Industriel fremstilling: CNC-værktøjsmaskiner, tekstilmaskiner, tryk- og emballeringsudstyr, plastmaskiner.

Materialetransport: Transportbånd, elevatorer, blandere.

Særlige anvendelser: På grund af dens understøttelse af synkronmotorstyring er den særligt velegnet til synkronmotordriftsscenarier med permanent magnet, hvor energieffektivitet og størrelse er kritiske.

Installations- og brugsvejledning

1. Mekanisk installation

Miljøkrav: Installationsmiljøtemperaturen skal være mellem -10°C og +50°C, luftfugtighed mindre end 90%RH (ingen kondensering) og fri for ætsende gasser og ledende støv.

Pladskrav: For at sikre varmeafledning skal der reserveres tilstrækkelig plads over og under inverteren (10 cm over og 10 cm under anbefales), og der skal efterlades ventilationsspalter på mindst 5 cm på begge sider.

2. Elektriske forbindelser

Hovedkredsløb: Forbind indgangsklemmerne (R/S/T) til den trefasede strømforsyning og udgangsklemmerne (U/V/W) til motoren. Det er strengt forbudt at tilslutte netledningen til udgangsterminalerne ved en fejltagelse.

Kontrolkredsløb: Understøtter flere signalindgange, inklusive 0-10V analoge signaler (AI1), potentiometre og eksterne kontaktsignaler (DI1/DI2).

Jording: Inverterens PE-klemme skal være pålideligt jordet.

3. Hurtig idriftsættelsesprocedure

1). Parameter Reset: Indstil F0-31 = 1 for at gendanne fabriksindstillingerne.

2). Motorparametre: Indstil F0-00 (effekt), F0-01 (spænding), F0-02 (strøm), F0-03 (frekvens) og F0-04 (hastighed) i henhold til motorens typeskilt.

3). Kontroltilstand: Indstil F3-00 = 2 for at vælge synkron motorvektorstyring (SVC-tilstand om nødvendigt).

4). Parameteridentifikation: Indstil F0-06 til at udføre statisk eller dynamisk parameteridentifikation (til vektorstyring).

5). Kørkommando: Indstil F0-19 for at vælge kørselskanalen (panel/terminal), og F0-20 for at vælge frekvenskilden.

Pakkeliste og forsendelsesoplysninger

Pakkeliste:

o TES 900E Inverter Hovedenhed × 1

o Vægmonteret kontrolpanel (inklusive tilslutningskabel) × 1

o Brugervejledning (inklusive garantikort) × 1

o Installationstilbehør (skruer/skjolde) × 1 sæt

Forsendelsespolitik:

o Afsendes inden for 48 timer efter ordreafgivelse (hvis på lager).

o Professionel logistiksporingstjeneste leveret.

Emballage og levering

Emballagemetode: Antistatiske poser + hårde papkasser bruges til emballering, og højstyrke bølgepapkasser bruges til den ydre karton for at sikre sikker transport.

Leveringstid: Standardvarer vil blive afsendt inden for den aftalte tidsramme; tilpassede varer vil blive leveret inden for de aftalte hverdage.

Logistikkanaler: DHL, FedEx, UPS og sø-/luftfragttjenester understøttes.

FAQ

Q1: Kan TES 900E drive en permanent magnet synkronmotor?

A: Ja. 900E Series Variable Frequency Drive understøtter sensorløs vektorstyring (SVC-tilstand) til synkronmotorer. Efter indstilling af F3-00 til 2, kombineret med parameteridentifikationsfunktionen i F0-06, kan den perfekt drive en permanent magnet synkronmotor, hvilket giver høj effektivitet og høj drejningsmoment kontrolydelse.

Q2: Hvad skal jeg gøre, hvis panelet viser "Er01" inverterenhedens beskyttelsesfejl?

A: "Er01" er normalt forårsaget af udgangskortslutning, jordforbindelse eller overophedning af modulet. Kontroller venligst, om motorisoleringen er god, og om udgangsledningen er beskadiget; bekræft, om inverterens luftkanal er blokeret, og om ventilatoren kører normalt; hvis alarmen fortsætter efter fejlfinding af eksterne fejl, kontakt venligst teknisk support for at kontrollere drevkortet eller invertermodulet.

Q3: Hvordan opnår man konstant tryk vandforsyningsfunktion?

A: 900E Series Variable Frequency Drive har en indbygget kraftfuld PID-funktion. Tilslut blot tryksensorsignalet til AI1-terminalen, indstil F1-00 for at vælge PID-setpunktet og F1-02 for at vælge PID-feedbackskilden som AI1. Indstil derefter måltrykværdien for F1-01 i henhold til kravene til rørledningsnetværket.

Q4: Kræver frekvensomformeren regelmæssig vedligeholdelse?

A: Ja. Det anbefales at efterse det hver 6.-12. måned. Fokuser på at rense støv fra køleventilatoren og luftkanalerne, kontrollere for løse indvendige skruer og inspicere ledningsterminalerne for tegn på brænding. Hvis den opbevares i en længere periode (mere end 1 år), bør ældningsbehandling med forladning udføres i henhold til brugsanvisningen før brug.
