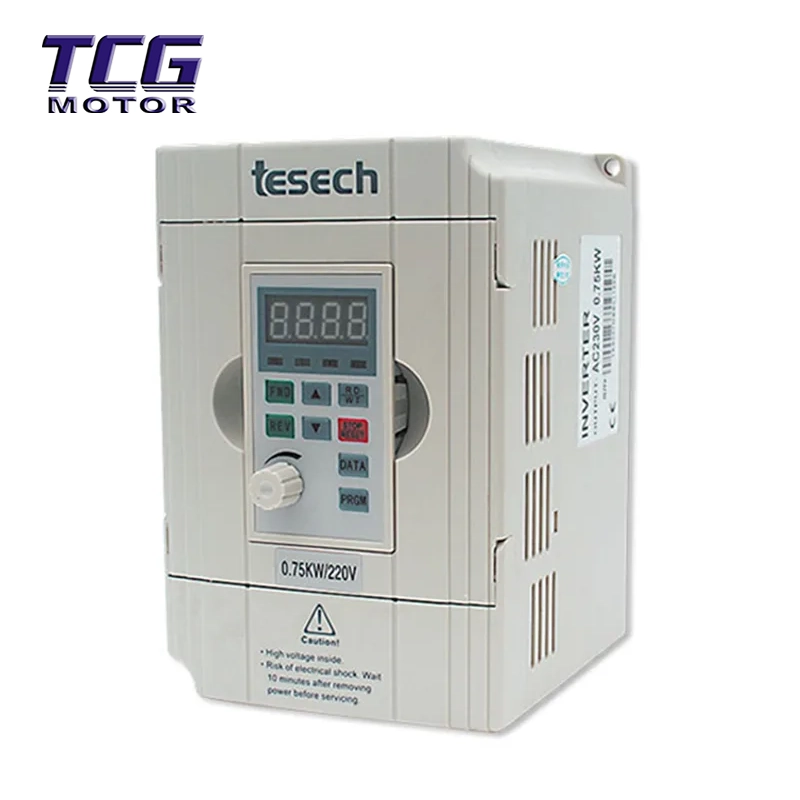

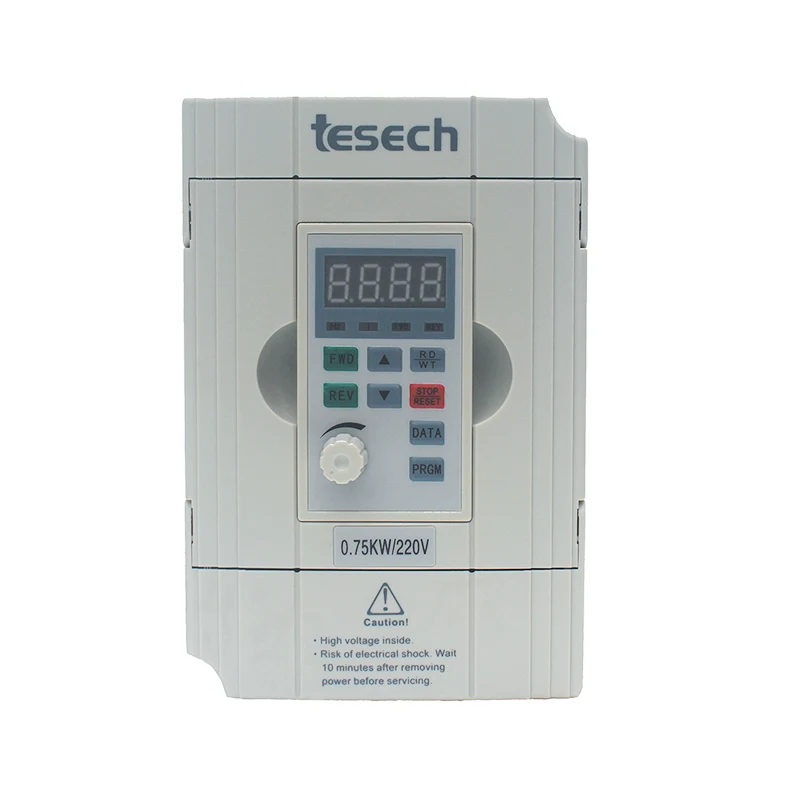

0,75 kW variabel frekvensdrev til almindelig brug

0,75 kW frekvensomformeren til generelle formål udviser betydelige differentierede fordele i industriel kvalitet:

Vektorkerne, højt drejningsmoment ved lav frekvens: Den anvender udelukkende SVC-vektorstyringsalgoritmen, der understøtter selvidentifikation af motorparameter (stationær/fuld tuning) selv ved en effekt på 0,75 kW. Sammenlignet med almindelige V/F-invertere giver den et mere stabilt drejningsmoment ved lave hastigheder og undgår problemer som "ude af stand til at bevæge sig" eller "hastighedsudsving."

Ensartet platform på tværs af alle effektområder: Den har den samme industrielle kontrollogik som mellem- og højeffekt-invertere. Den understøtter PID-processtyring, programmering med flere hastigheder (16 hastigheder) og grundlæggende PLC-funktioner, hvilket muliggør komplekse automatiserede processer selv ved 0,75KW, ikke kun simpel start-stop-hastighedsregulering.

Industriel beskyttelsesdesign: Ved at bruge en vægmonteret jernskalstruktur (Type A/Type M) tilbyder den overlegen varmeafledning sammenlignet med mini-invertere med plastskaller, der effektivt modstår støv og elektromagnetisk interferens i industrielle miljøer, hvilket sikrer pålidelig 24/7 kontinuerlig drift.

Fuld-port kommunikation, fremtidig skalerbarhed: Standard RS-485 kommunikationsgrænseflade (understøtter Modbus-RTU protokol), selv en 0,75KW selvstændig enhed kan nemt forbindes til et værtscomputerovervågningssystem, og en grænseflade er reserveret til industrielle Internet of Things (IIoT) applikationer.

Produktets tekniske parametre

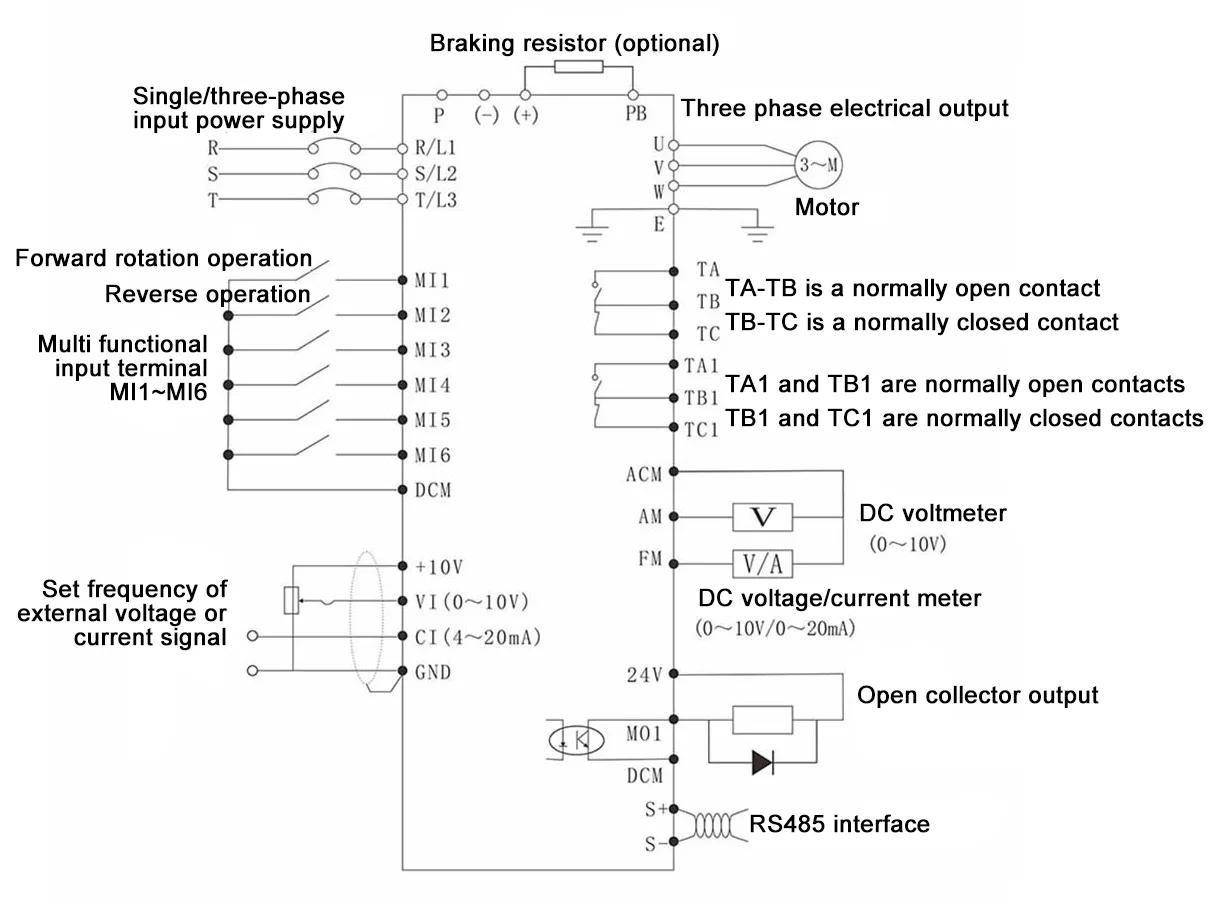

Grundlæggende ledningsdiagram

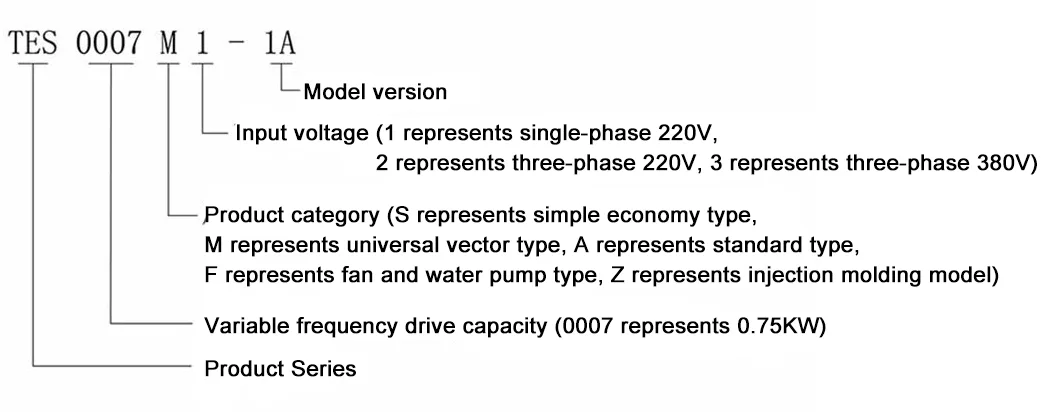

Produktmodelbeskrivelse

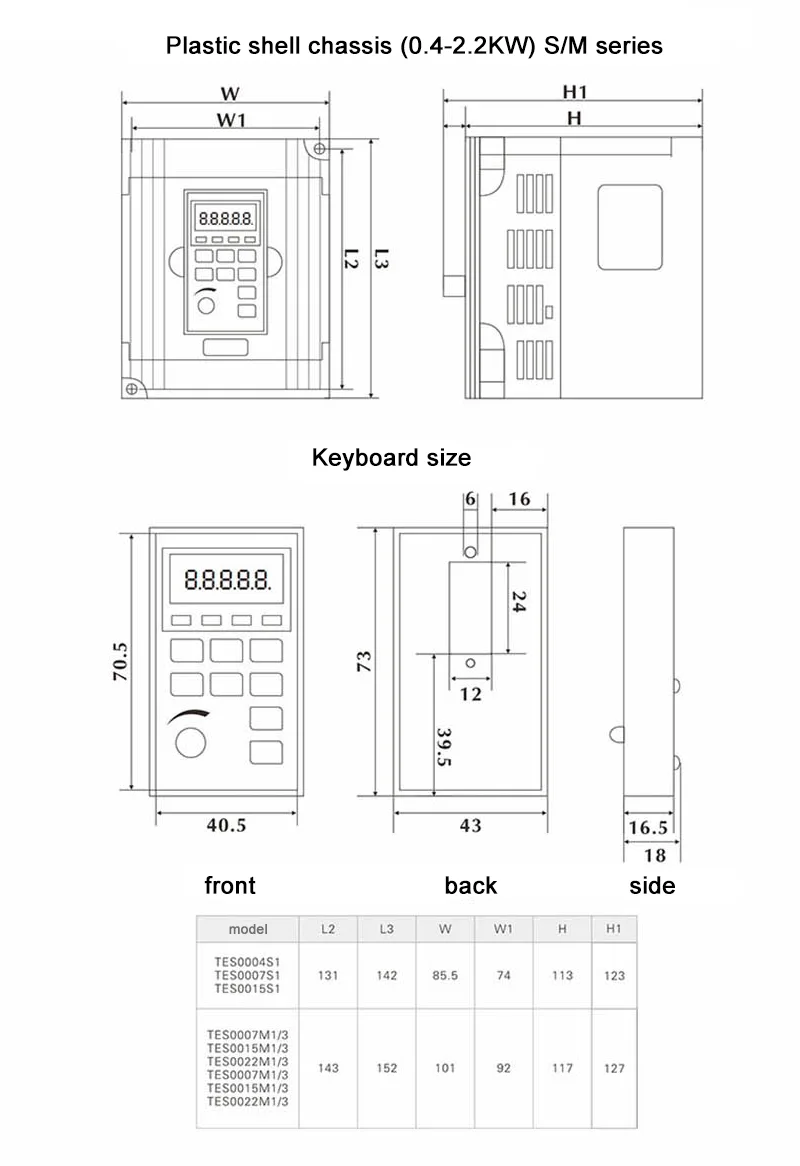

Produktkonturtegning

Applikationsindustrier og scenarier

0,75 kW frekvensomformeren til generelle formål med dets høje drejningsmoment og høje pålidelighed er meget udbredt inden for følgende områder:

Præcisionsmaskineri: CNC graveringsmaskiner, små slibemaskiner, emballeringsmaskiner, blandere.

Automationsudstyr: Transportbåndssystemer, automatiske dørkontrolsystemer, trykkemaskiner.

HVAC og vandforsyning: Små centrale airconditionventilatorer, hjælpepumpestyring til konstant tryk vandforsyningssystemer.

Tekstiltryk og -farvning: Små tegnemaskiner, opviklingsudstyr (takket være dets fremragende drejningsmomentkontrolevne).

Installations- og brugsvejledning

1. Mekanisk installation

Miljøkrav: Omgivelsestemperaturen skal kontrolleres mellem -10°C og +50°C, og luftfugtighed under 90%RH (ingen kondensering).

Pladsreservation: Ved vægmonteret installation skal der reserveres mindst 100 mm ventilationsplads over og under maskinen. Bloker ikke luftindtaget.

2. Elektrisk tilslutning

Hovedkredsløb: Tilslut strømindgangen til strømterminalerne (R/S/T), og tilslut motoren til motorterminalerne (U/V/W). Omvendt forbindelse er strengt forbudt!

Bremsekonfiguration: 0,75KW modellen har typisk en indbygget bremseenhed. For hurtig bremsning skal du tilslutte en ekstern bremsemodstand (forbundet til P/+ og PB terminalerne).

3. Hurtig fejlfindingsprocedure

1). Parameter Reset: Indstil F0-27 = 3 for at gendanne fabriksindstillingerne.

2). Indstilling af motorparametre: Indstil F2-01 (Power) til F2-05 (Speed) i henhold til motorens typeskilt.

3). Vælg kontroltilstand: Indstil F0-01 = 0 for at vælge Vector Control (SVC), eller F0-01 = 2 for at vælge V/F Control.

4). Parameteridentifikation (anbefalet): Indstil F2-11 = 2 (Fuld tuning) eller 1 (Statisk tuning), og tryk på Run-knappen for at lade inverteren automatisk lære motorparametrene.

5). Driftstest: Styr start/stop via RUN-knappen på panelet eller eksterne terminaler, og juster potentiometeret eller knapperne for at indstille frekvensen.

FAQ

Spørgsmål 1: Kan 0,75 kW variabel frekvensdrev til generelle formål starte en tung belastning?

A: Absolut. 0,75 kW frekvensomformeren til generelle formål understøtter vektorstyring (SVC) med startmoment op til 150 %. For kraftigt udstyr såsom blandere eller knusere med en effekt på 0,75KW, anbefales det at indstille motornavnepladeparametrene i gruppe F2 og udføre motorparameteridentifikation i F2-11 for at opnå optimal drejningsmomentydelse ved lav hastighed.

Q2: Har denne inverter en indbygget bremsemodstand?

A: Ifølge de tekniske specifikationer i manualen har modeller på 37KW og derunder (inklusive 0,75KW) en indbygget bremseenhed. Brugere behøver kun at købe en ekstern bremsemodstand og forbinde den til P(+) og PB terminalerne; der kræves ingen ekstra bremseenhed, hvilket sparer installationsomkostninger.

Spørgsmål 3: Hvordan styres motorens fremadgående og tilbagegående rotation?

Du kan styre det på flere måder:

Panelkontrol: Tryk direkte på FWD (fremad) eller REV (tilbage) knappen på betjeningspanelet.

Klemmestyring: Tilsluttes til MIn-klemmen via en ekstern kontakt (F5-00 og F5-01 skal indstilles til frem/tilbage-funktion).

Parameterskift: Indstilling F0-09 ændrer direkte køreretningskommandoen uden at skulle ændre motorledningerne.

Q4: Genererer frekvensomformeren meget varme?

A: 0,75KW-modellen genererer relativt lidt varme, men for at sikre dens levetid skal den installeres lodret med uhindret top- og bundventilation. Hvis den omgivende temperatur overstiger 40°C, anbefales det at reducere enheden eller installere en ventilator til tvungen køling.
