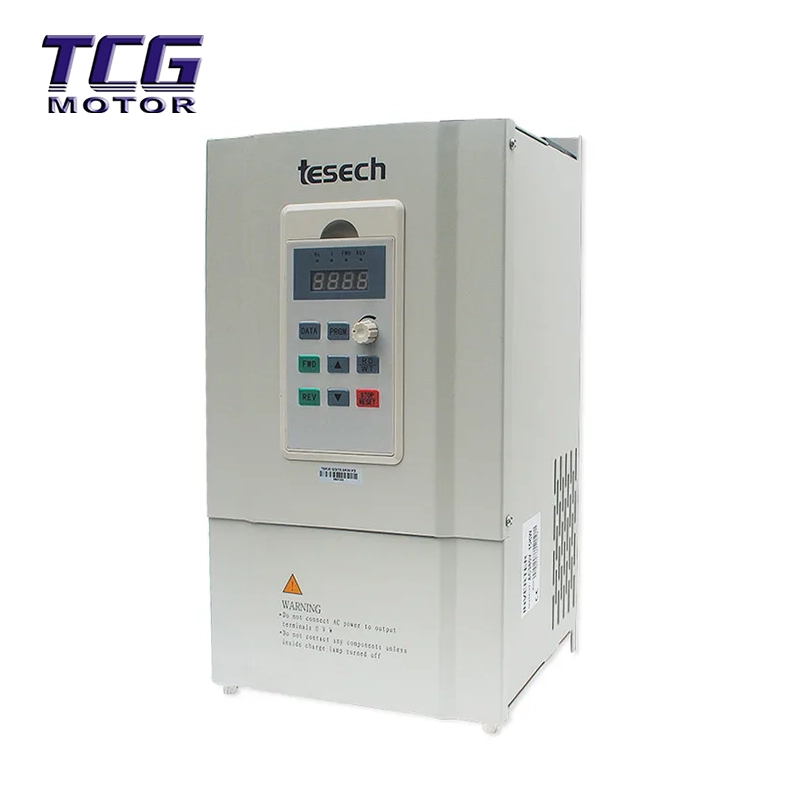

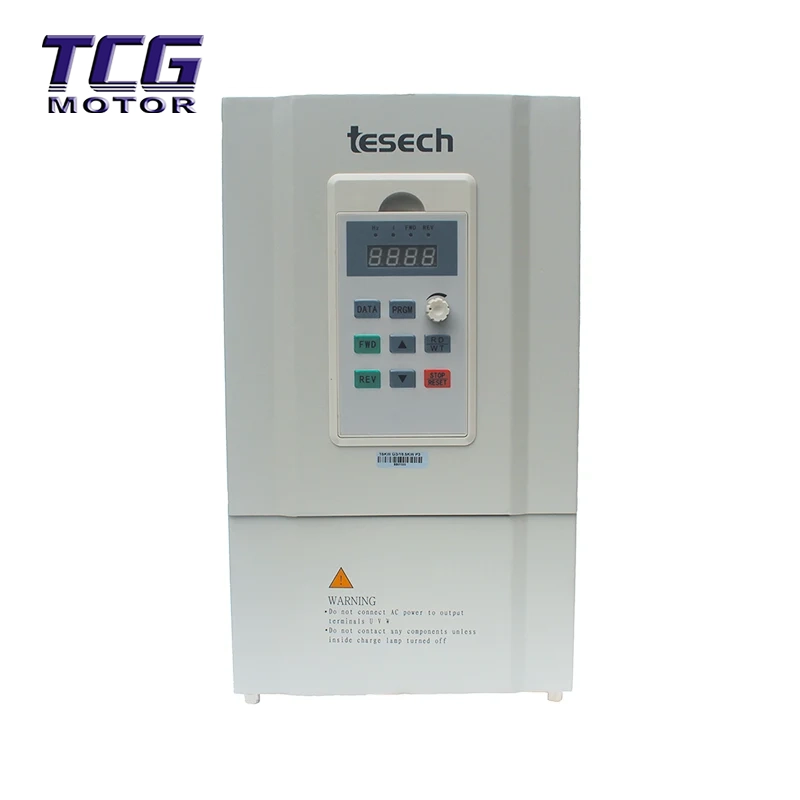

11kW Heavy Duty Variabel Frequency Drive

Sammenlignet med mindre power-modeller har 11kW Heavy Duty Variable Frequency Drive et robust jernhusdesign med et mere kompakt internt komponentlayout og stærkere modstand mod elektromagnetisk interferens. Hvad enten det drejer sig om store minemaskiner, højløftende vandpumper eller komplekse produktionslinjedrev, giver TES-390 11kW en bundsolid, stabil kernekraft.

Robust og holdbar jernbeklædning:

11kW-modellen bruger et fuldt lukket jernhus (IP20). Sammenlignet med plastikkabinettet på mindre strømmodeller, skærmer jernhuset effektivt mod stærk elektromagnetisk interferens (EMC) i industrielle miljøer, forhindrer støv i at trænge direkte ind i det interne kredsløb og har en mere optimeret varmeafledningskanal, hvilket gør det velegnet til barske industrielle miljøer såsom miner og støberier.

Kraftig overstrømskapacitet, problemfri opstart:

Med hensyn til den høje startstrøm og inerti af 11kW-motoren kan denne model prale af en 200 % øjeblikkelig udløsningsstrømkapacitet og 160 % af den nominelle udgangskapacitet, perfekt håndtering af den kraftige opstart af udstyr såsom knusere og kompressorer og effektivt forhindrer falske overstrømsfejl.

Uafhængig luftkanal, tvungen køling:

11KW-effekten genererer betydelig varme. Denne model er udstyret med en højvolumen uafhængig luftkanalkøleventilator, der direkte udleder varm luft til ydersiden af ​​kabinettet. Dette forhindrer varm luft i at cirkulere og akkumulere inde i kabinettet, hvilket løser problemet med hyppige overophedningsstop af højeffektudstyr i sommermiljøer med høj temperatur.

Fuld portudvidelse, integreret kontrol:

Standardkonfigurationen inkluderer rigelige industrielle kommunikationsgrænseflader (RS-485 Modbus-RTU) og flere I/O-terminaler, der understøtter multipumpecyklusstyring (1 til 5) og enkel PLC-programmering. Det kan direkte drive store konstant tryk vandforsyningssystemer eller automatiserede produktionslinjer uden behov for yderligere komplekse styreskabe.

Produktets tekniske parametre

Applikationsindustrier og scenarier

11kW Heavy Duty Variable Frequency Drive, dens kraftfulde ydeevne og høje pålidelighed, er meget udbredt inden for følgende tunge industriområder:

Væskekontrol i stor skala: Højtløftende vandforsyningspumpestationer, store centrale klimaanlæg, beluftningssystemer til spildevandsbehandling.

Minedrift og byggematerialer: Knusere, kuglemøller, båndtransportører, elevatorer.

Industriel fremstilling: Store luftkompressorer, sprøjtestøbemaskine hydrauliske systemer, stålrullende hjælpeudstyr.

Energi- og kemisk industri: Store blandetanke, centrifuger, ventilatorer og inducerede træksystemer.

Installations- og brugsvejledning

1. Mekanisk installation (kritiske trin)

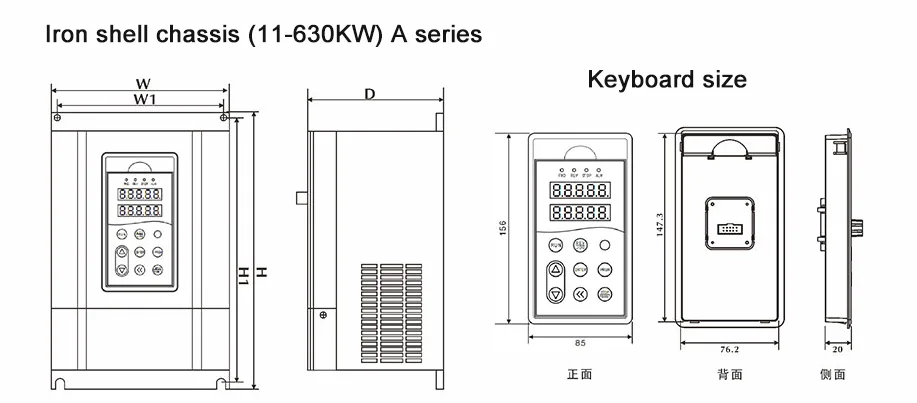

Lodret installation: 11KW-modellen er stor og tung og skal installeres lodret på en flad metalvæg. Omvendt eller vandret installation er strengt forbudt.

Varmeafledningsplads: 11KW genererer en stor mængde varme; et ventilationsrum på ≥300 mm skal reserveres over og under (dokumentet anbefaler 150 mm, men mere plads anbefales til modeller med større effekt).

Støvforebyggende foranstaltninger: I miljøer med høje støvniveauer (såsom tekstiler og træforarbejdning) skal der installeres støvfiltre, eller der skal anvendes et separat forseglet el-skab.

2. Elektriske forbindelser

Hovedkredsløb: Forbind indgangsklemmerne (R/S/T) til den trefasede strømforsyning og udgangsklemmerne (U/V/W) til motoren. Det er strengt forbudt at tilslutte strømforsyningen til udgangsklemmerne!

Bremseenhed: 11KW modellen har ikke en indbygget bremseenhed (en ekstern enhed er påkrævet). Hvis hurtig stop er påkrævet, skal en ekstern bremseenhed og bremsemodstand tilsluttes (forbundet til P/+ og PB terminalerne).

Reaktor: Det anbefales at installere en AC-indgangsreaktor på strømforsyningssiden for at forbedre effektfaktoren og eliminere overtoner af høj orden.

3. Hurtig idriftsættelsesprocedure

Parameter Reset: Indstil F0-27 = 3 for at gendanne fabriksindstillingerne.

Motorparametre: Indstil F2-01 (Power) til 11,0 og F2-03 (Current) til motorens typepladestrøm.

Vector Tuning: Indstil F2-11 = 2 (Fuld Tuning), tryk på Run-knappen for at lade inverteren automatisk genkende motorparametrene (belastningen skal afbrydes).

Driftstest: Indstil F0-02 = 1 (terminalkontrol), F0-03 = 2 (AI1 spændingsindgang), tilslut potentiometeret for at udføre hastighedsjusteringstest.

Forholdsregler

Hyppig strømskift er strengt forbudt: 11KW inverterens interne kondensatorer har en stor ladestrøm. Hyppig strømafbrydelse via kontaktor under drift er strengt forbudt, da dette let kan beskadige IGBT-modulet. Det anbefales at starte og stoppe via styreklemmerne.

Langdistancetransmission: Hvis motorafstanden overstiger 100 meter, skal der installeres en udgangsreaktor for at forhindre for stor lækstrøm forårsaget af kabelfordelt kapacitans.

Jordingskrav: 11kW Heavy Duty Variable Frequency Drive skal bruge en enkeltpunktsjordingsmetode. Jordledningens tværsnitsareal skal være ≥ 6mm². Det er strengt forbudt at dele en jordledning med andre elektriske maskiner.

FAQ

Q1: Hvad er de strukturelle forskelle mellem en 11kW inverter og en 5,5kW inverter?

A: Den største forskel ligger i husets materiale og varmeafledningssystemet. Invertere på 5,5 kW og derunder bruger typisk plastikhuse, der er afhængige af naturlig konvektion til varmeafledning; mens 11kW Heavy Duty Variable Frequency Drive, som er en højeffektsenhed, bruger et robust jernhus, som ikke kun giver stærkere elektromagnetisk interferensafskærmning, men også har en uafhængig luftstrømskøleventilator til direkte at udlede intern varme uden for kabinettet, hvilket forhindrer varmeopbygning under højeffektdrift.

Q2: Kræver 11kW Heavy Duty Variable Frequency Drive en ekstern bremseenhed?

A: Ja, det skal være eksternt. Dokumentationen angiver, at der kræves en ekstern bremseenhed til 37kW og derover, men 11kW-modeller har typisk ikke en indbygget bremseenhed (eller det kan afhænge af den specifikke batch; dokumentationen nævner indbygget bremsning for 37kW og derunder, men højeffektenheder kræver typisk en ekstern under idriftsættelse). Til 11KW kraftigt udstyr (såsom kraner og centrifuger), hvis hurtig stop er påkrævet, skal der købes en ekstern bremseenhed og matchende bremsemodstand (effekt ≥ 2500W, modstand ≥ 43Ω).

Q3: Hvorfor rapporterer min 11KW inverter "overophedning" efter at have kørt i et stykke tid?

A: 11KW invertere genererer meget varme, og overophedning skyldes normalt tre årsager: 1. Blokerede luftkanaler. Kontroller venligst om ventilatoren kører, og om der er fnug/støv ved luftindtaget; 2. Høj omgivelsestemperatur. Hvis temperaturen inde i styreskabet overstiger 40°C, skal du installere et klimaanlæg eller udsugningsventilator; 3. Beskadiget ventilator. Ventilatoren er en separat komponent til 11KW modeller. Hvis ventilatoren ikke drejer, skal maskinen standses øjeblikkeligt og ventilatoren udskiftes.

Q4: Kan en 11KW inverter styre flere motorer?

A: Ja, men med en betingelse. 11KW-modeller understøtter paralleldrift af flere motorer i V/F-kontroltilstand. Det anbefales, at den samlede strøm ikke overstiger 1,1 gange frekvensomformerens mærkestrøm.
