5,5KW variabel frekvensdrev til generelle formål

Sammenlignet med modellen med lavere effekt har 5,5KW variabel frekvensdrevet til generelle formål omfattende forbedringer i varmeafledningsstruktur, overbelastningskapacitet og terminalgrænseflader. Den håndterer let start med tunge belastninger og barske industrielle miljøer, hvilket gør den til en ideel kerne til at forbedre produktionseffektiviteten og opnå energibesparelser.

Vektorkontrol med tung belastning, bekymringsfri overbelastning: Understøtter 150 % høj overbelastningskapacitet (60 sekunder), hvilket passer perfekt til 5,5KW-motorens høje drejningsmomentkrav ved opstart. Uanset om man genstarter en mixer efter et materialestop eller starter elevatoren under fuld belastning, giver det et stærkt startmoment, hvilket fuldstændig løser problemet med at trippe på grund af utilstrækkelig kraft.

Strukturelt design i industriel kvalitet, opgraderet varmeafledning: Ved at bruge et optimeret uafhængigt luftstrømsdesign og en forstærket køleplade til at imødegå varmen, der genereres af 5,5 kW-effekten, isolerer det effektivt støv og elektroniske komponenter, forhindrer overophedningsalarmer forårsaget af dårlig varmeafledning og sikrer stabil drift i høje temperaturer kontinuerligt 24/7.

Fuldstændig udvidelse og høj integration: Standard RS-485 kommunikationsgrænseflade (Modbus-RTU protokol), understøtter multi-pumpe cyklus kontrol, PID konstant tryk vandforsyning og nem PLC programmering. 5,5KW-modellen har en rigere I/O-portkonfiguration, hvilket eliminerer behovet for at købe en ekstra controller til direkte at bygge komplekse automatiserede kontrolsystemer.

Indbygget bremseenhed for hurtig reaktion: Modeller på 5,5KW og derunder har en indbygget bremseenhed (kræver en ekstern modstand). For maskiner, der kræver hurtig nedlukning eller hyppig fremad- og tilbagedrejning, undertrykker den effektivt pumpespændingsstigningen og forhindrer inverterfejl.

Produktets tekniske parametre

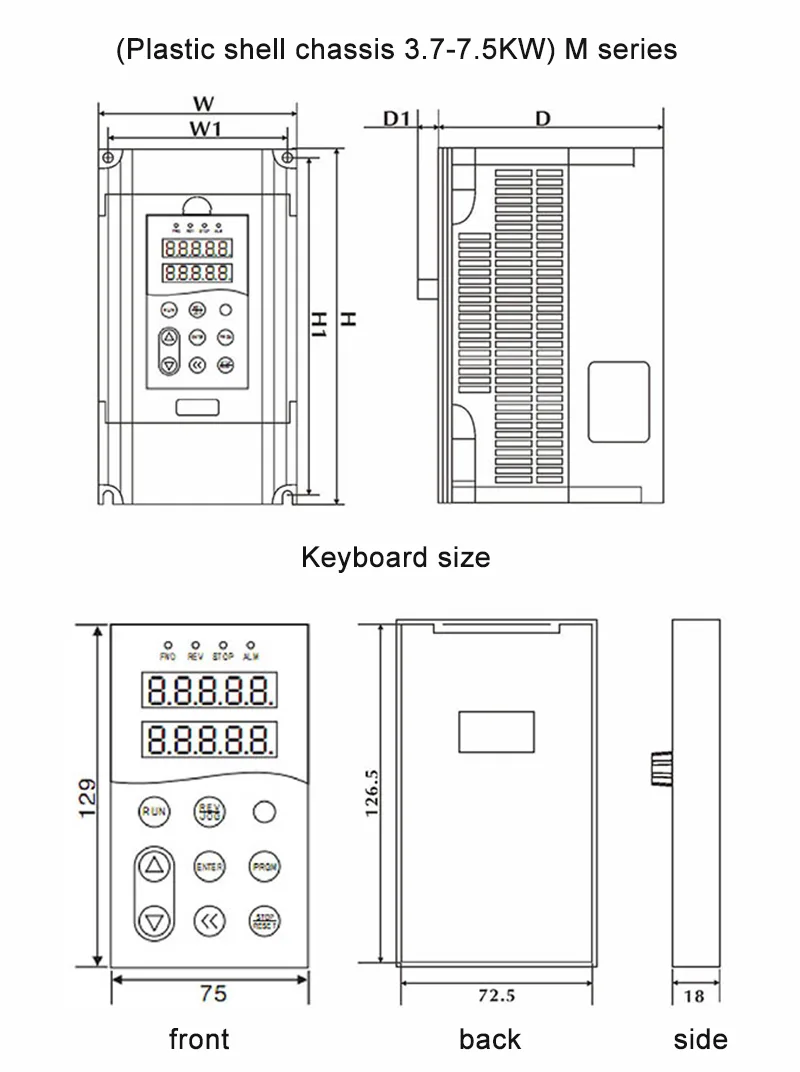

3,7-7,5KW System Chassis Specifikationstabel

Applikationsindustrier og scenarier

5,5KW frekvensomformeren til generelle formål er med sin robuste kraft og høje pålidelighed meget brugt i følgende mellemstore industrielle områder:

Væskestyring: Mellem og stor skala konstant tryk vandforsyningssystemer, central aircondition cirkulerende vandpumper, køletårn fans.

Maskinfremstilling: CNC-værktøjsmaskiner spindeldrev, sprøjtestøbemaskiner, ekstrudere, tekstilmaskiner.

Materialetransport: Båndtransportører, elevatorer, blandere, knusere.

Miljøbeskyttelsesudstyr: Beluftere til spildevandsbehandling, afvandingsmaskiner.

Forholdsregler

Forbyd strengt delt jording: Undgå absolut at dele en jordingselektrode med stort elektrisk udstyr såsom svejsemaskiner og kraftmaskiner. Jordledningen skal være så tyk og kort som muligt.

Langlinjetransmission: Hvis afstanden mellem frekvensomformeren og motoren overstiger 50 meter, skal bærefrekvensen reduceres (F0-15), eller der skal installeres en udgangsreaktor for at forhindre beskadigelse af motorisoleringen.

Støvforebyggelse: Selvom 5,5KW-modellen har en god varmeafledning, anbefales det i miljøer med meget støv (såsom tekstilmøller og træforarbejdningsanlæg), at installere et beskyttelsesnet eller installere det i et separat elektrisk skab.

FAQ

Q1: Kan en 5,5 kW frekvensomformer drive en 7,5 kW motor?

A: Anbefales ikke. TES-390 5,5kW frekvensomformeren har en nominel udgangsstrøm på 25A, mens mærkestrømmen for en 7,5kW motor typisk er omkring 15A-17A (afhængig af spænding). Selvom strømmene ser ud til at passe sammen, er inverterens kapacitetsmargin designet til en 5,5 kW motor. At tvinge en 7,5 kW motor til at drive den kan nemt få vekselretteren til at udløse sin **overstrøm (OC) eller overbelastning (OL)** beskyttelse under opstart eller drift med tung belastning. Følg altid valgprincippet "invertereffekt ≥ motoreffekt".

Q2: Kræver en 5,5 kW model en ekstern bremsemodstand?

A: Hvis dit udstyr ikke kræver hurtig standsning eller potentiel energibelastning (såsom hejseværk), er en bremsemodstand normalt ikke nødvendig. Men hvis udstyret har en stor inerti, kræver en kort standsningstid eller involverer energifeedback, skal der tilsluttes en bremsemodstand; ellers vil inverteren rapportere en **overspænding (OV)** fejl.

Q3: Hvad er forskellene i varmeafledning mellem 5,5KW og 0,75KW modellerne?

A: 0,75KW-modellen er hovedsageligt afhængig af naturlig konvektion til varmeafledning, mens 5,5KW-modellen genererer betydeligt mere varme. Derfor leveres 5,5KW-modellen som standard med en højeffekt køleventilator, og det anbefales at bruge et uafhængigt luftkanaldesign til at isolere de varmegenererende komponenter fra styrekredsløbet, hvilket sikrer stabil drift selv i industrimiljøer med meget støv.

Q4: Hvordan løses problemet med elektromagnetisk interferens, når 5,5KW-motoren kører?

A: Lange 5,5KW kabler er tilbøjelige til at generere elektromagnetisk stråling, der forstyrrer kommunikationsudstyr. Anbefalinger: 1. Kør elledninger og styreledninger i separate kabelbakker; 2. Brug skærmede kabler til styreledninger; 3. Installer en indgangsreaktor eller EMC-filter ved inverterindgangen (anbefalet i afsnit 4.9 i dokumentet).
