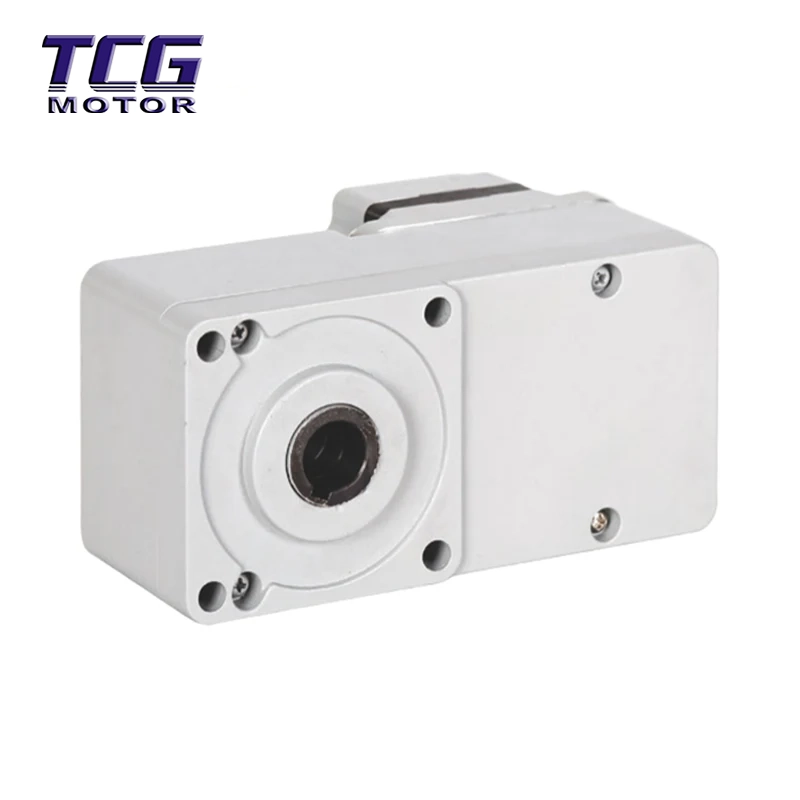

30W BLDC-motoren med 60GL hulaksel flad gearkasse er designet specifikt til præcisionsrotationskravene for automatiseret udstyr. Den integrerer kabler og sensorer gennem en hul akselstruktur, og dens flade design sparer en masse installationsplads, hvilket gør den til en ideel kraftløsning til robotarme, medicinsk udstyr og præcisionsinstrumenter.
Dette produkt er et integreret strømsystem med et samlet design, der kobler en 30W børsteløs jævnstrømsmotor med en 60GL højpræcisions flad gearkasse. Udgangsakslen har en hul struktur. Dens kerneegenskaber er:
Hulakseldesign: Den hule aksel giver mulighed for nem passage af kabler, luftrør eller sensorer, hvilket reducerer den eksterne ledningskompleksitet. Velegnet til applikationer, der kræver interne ledninger, såsom robotsamlinger og roterende moduler i medicinsk udstyr.
Flad struktur: Samlet tykkelse ≤90 mm, hvilket resulterer i en mindre størrelse sammenlignet med traditionelle gearkasser, tilpasset installationsrum med begrænset højde.
Præcisionstransmission: Reduktionsforholdet på 60GL giver et højt drejningsmoment, der opfylder behovene for præcis positionering og tunge belastninger.
Sammenligning med solide gearkasser: Den hule akseldesign forenkler systemintegration, undgår interferens fra eksterne ledninger og forbedrer udstyrets pænhed og pålidelighed.
Sammenligning med andre flade gearkasser: Det dedikerede reduktionsforhold på 60GL optimerer drejningsmoment og hastighedsbalance og tilpasser sig mere præcise transmissionsscenarier.
Integrering af hulaksel sparer plads og omkostninger: Skafthullet med en diameter på 12 mm tillader direkte kabel-/fiberoptisk kabelpassage, hvilket reducerer eksterne adaptere og sænker systemets kompleksitet og fejlfrekvens.
Ultratynd struktur tilpasser sig krævende rum: Med en samlet tykkelse på ≤90 mm kan 30W BLDC-motoren med 60GL hulaksel flad gearkasse indlejres i udstyrsrum eller flugter med monteringsoverflader, hvilket gør den særligt velegnet til lavprofilapplikationer såsom medicinsk billedbehandlingsudstyr og kollaborative robotled.
Lavt støjniveau og jævn drift: Præcisionsjord og dynamisk afbalancerede gear resulterer i et driftsstøjniveau på 50XXdB, velegnet til stille miljøer såsom laboratorieudstyr og smarte hjem.
Meget effektiv varmeafledning og lang levetid: Det flade hus øger varmeafledningsområdet, og kombineret med termisk ledende materialer er den kontinuerlige driftstemperaturstigning ≤80 ℃ med en levetid på over 20.000 timer.
Robotik og automatisering: Kollaborative robotledmoduler, SCARA robotarms roterende akser, automatiseret inspektionsudstyr roterende platforme.
Medicinsk udstyr: Endoskoprotationsmekanismer, CT-billeddannelsesudstyrs drevmoduler, kirurgiske robot-sluteffektorer.
Præcisionsfremstilling: SMT-placeringsmaskine linse roterende borde, halvlederwafer inspektionsplatforme, optisk måleudstyr.
Smart Home: Skjulte motoriserede gardinruller, smarte dørlåse-rotationsmekanismer, præcisionsløfteanordninger.
Scenariedifferentiering: 30W BLDC-motoren med 60GL hulaksel flad gearkasse er særligt velegnet til scenarier, der kræver integration af sensorer, indkodere eller kabler i den roterende akse, for at undgå ekstern kabelsammenfiltring eller signalinterferens.
Sørg for, at udgangsakslen og belastningskoaksialiteten er ≤0,05 mm. En fleksibel kobling anbefales til at buffere off-center belastninger. Spænd fastgørelsesskruerne diagonalt, og sørg for, at drejningsmomentet er i overensstemmelse med specifikationerne (undgå lokal spændingskoncentration).
Elektrisk tilslutning: Der skal bruges en dedikeret BLDC-driver; direkte strømtilslutning er forbudt.
Hall-signalkabler skal være afskærmet for at forhindre elektromagnetisk interferens.
Faktisk belastningsmoment ≤80 % af nominelt drejningsmoment, hvilket giver mulighed for en margin til at håndtere start-stop stød.
Undgå skarpe bøjninger, når du trækker kabler gennem den hule aksel; fleksible kabler anbefales.
Kontroller fedtets tilstand hver 3. måned (kun professionel adskillelse). Åbn ikke dækslet, medmindre tætningen er beskadiget.
Vakuumpakket med en palle af aluminiumslegering til sikker montering og yderligere beskyttet af et ydre lag af EPE perlebomuld og en honeycomb papkasse for at forhindre kompression og deformation.
Forsendelse: For standardmodeller og ikke-standard tilpassede modeller (såsom dem med specielle aksellængder eller spændinger), kontakt venligst kundeservice. Vi understøtter verdensomspændende søfragt/DHL/luftfragt.
Q1: Påvirker den hule akselstruktur styrken?
A: Ved at bruge højstyrke legeringsmaterialer og simuleringsoptimeret design kan den modstå den nominelle belastning, men den radiale/aksiale kraft bør ikke overskrides i henhold til specifikationerne.
Q2: Er tilpasset reduktionsforhold understøttet?
A: Ja, tilpasning er tilgængelig fra 5:1 til 200:1, med en minimum ordremængde på 10 enheder.
Q3: Er der nogen begrænsninger for kabler, der passerer gennem den hule aksel?
A: Fleksible kabler med en diameter ≤12 mm anbefales for at undgå at ridse skafthullets indervæg med stive ledninger.
Q4: Kan det bruges i fugtige omgivelser?
A: IP54 beskyttelsesklassificering, støvtæt og vandtæt. Til ekstreme miljøer kræves højere beskyttelse eller tætningsbehandling.
Q5: Hvordan kalibrerer man lukket sløjfe-kontrolnøjagtighed?
A: Hall fase kalibrering og encoder oprindelsesindstilling er påkrævet i forbindelse med driveren. Der ydes teknisk manuel support.
