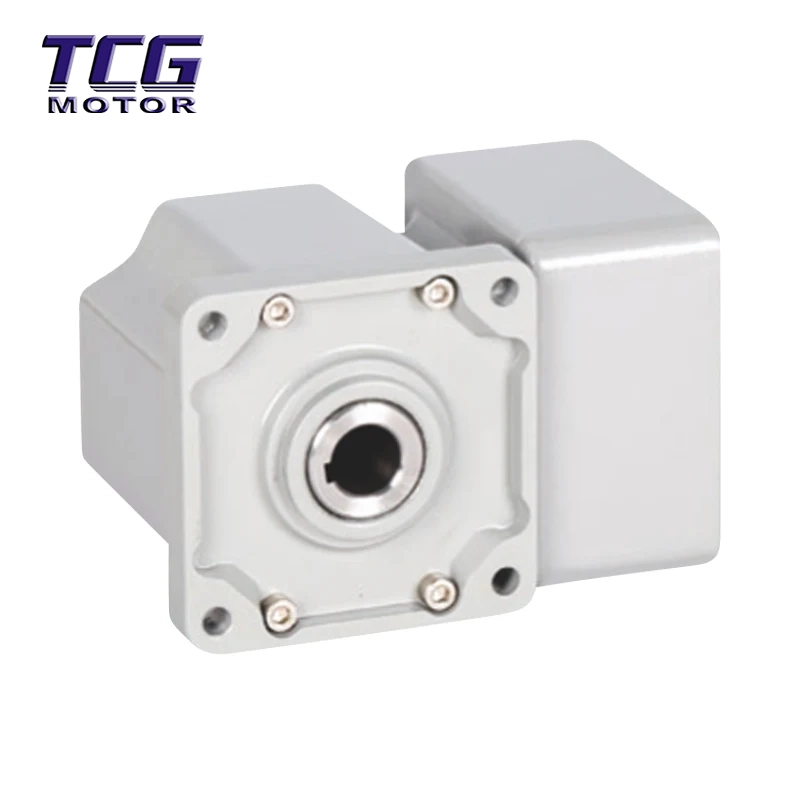

Den retvinklede børsteløse jævnstrømsmotor er et integreret kraftsystem, der kombinerer en børsteløs motor med en 90° retvinklet gearkasse. Den anvender et spiralformet vinkelgear til at ændre retningen af kraftoverførslen, hvilket konverterer motorens højhastighedsrotation til lavhastighedsudgangseffekt med højt drejningsmoment, mens den samtidig opnår lodret kraftoverførsel.
Rumlig layout:Parallelaksemotorer strækker sig i en lige linje og optager en stor længde; Højvinklede børsteløse jævnstrømsmotorer "folder" strømmen i en 90-graders vinkel, hvilket sparer plads til sideinstallation (ca. 60%).
Transmissionsscenarier: Parallelaksemotorer er velegnede til applikationer, der kræver "drejnings" transmission (såsom AGV-chassis), mens parallelaksemotorer er mere velegnede til lange, smalle produktionslinjer.
90° foldekraft: Indgangs- og udgangsakslerne er lodret fordelt ved 90°, hvilket resulterer i ekstremt små laterale dimensioner. Sammenlignet med parallelaksemotorer kan den perfekt integreres i udstyr med begrænset plads, hvilket gør den til den eneste løsning til layoutudfordringer.
Høj effektivitet og lav støj: Ved at bruge præcisions-spiralformet gearindgreb når transmissionseffektiviteten 85%-90%, hvilket forbedrer effektiviteten med mere end 30% sammenlignet med traditionelle snekkegearstrukturer; driftsstøj er så lavt som under 45dB, hvilket opnår lydløs drift.
Kraftig output og beskyttelse: Den retvinklede børsteløse DC-motor understøtter hastighedsreduktion og momentforøgelse, og med en dedikeret driver har den flere beskyttelser mod overstrøm, overbelastning og overtemperatur, hvilket sikrer stabil drift under komplekse arbejdsforhold og en levetid på over 10.000 timer.
Mobile robotter og AGV'er: Automated Guided Vehicle (AGV) drivhjul, stablerkranchassis til automatiserede lagre, intelligente logistikkøretøjer.
Smarte hjem og bygninger: Elektriske gardiner (skjult installation), elektriske tøjstativer, automatiske dørlåse, løftemekanismer.
Collaborative Robots: Robotiske armled, endeeffektorer, der udnytter deres kompakte struktur til at opnå fleksibel bevægelse.
Præcisionsindustrielt udstyr: Emballeringsmaskiner, etiketteringsmaskiner, medicinske testinstrumenter, optiske scanningsenheder.
Momentmargin: Når du vælger en model, skal der reserveres en margen på 50 % til det faktiske belastningsmoment for at klare hyppige start og stop og stødbelastninger.
Koaksialitetskalibrering: Ved installation af lasten skal koaksialitetsfejlen mellem udgangsakslen og lasten være ≤0,1 mm for at undgå for tidligt lejeslid forårsaget af ujævn belastning.
Valg af retning: Vælg den passende installationsposition i henhold til udgangsakselens retningskode (R højre/L venstre/D dobbeltsidet/N hul).
Driver Matching: Skal bruges med en dedikeret børsteløs driver. Højvinklet børsteløs jævnstrømsmotor anbefales at reservere 1,5 gange driverens effektmargin.
Polaritetsbeskyttelse: Ved ledningsføring skal du strengt forhindre de positive og negative terminaler på strømforsyningen i at blive vendt, ellers kan driverkortet let blive brændt ud.
Varmeafledning: For langtidsdrift med fuld belastning med et stort reduktionsforhold (f.eks. ≥100), skal der installeres en køleplade eller ventilator.
Opstart ved lav temperatur: I ekstremt kolde omgivelser kan gearfedtet blive tykkere, hvilket forårsager startvanskeligheder. Det anbefales at bruge en tilpasset lavtemperatur-fedtversion.
Emballage: Højstyrke bølgepapkasser eller specialtilpassede trækasser bruges til emballering, med EPE perlebomuld pakket helt inde for at sikre stød- og fugtbeskyttelse under transport.
Forsendelsespolitik: For standardmodeller og ikke-standard tilpassede modeller (såsom specielle aksellængder eller spændinger), kontakt venligst kundeservice. Vi understøtter verdensomspændende søfragt/DHL/luftfragt.
Eftersalgsservice: Der ydes 12 måneders garanti. Reparations- eller udskiftningstjenester leveres til kvalitetsproblemer, der ikke er forårsaget af menneskelige fejl.
Q1: Hvad er forskellen mellem en retvinklet børsteløs DC-motor og en parallelakselmotor?
A: Den største forskel ligger i installationsplads og transmissionsretning.
Parallel aksel: Lineær kraftoverførsel, lang længde, kort højde, høj effektivitet (>95%), velegnet til samlebånd og andet udstyr med god plads. Retvinklet aksel: Kraften roterer lodret i 90 grader, ekstremt små laterale dimensioner, velegnet til AGV'er, robotarme og andet udstyr med begrænset sideplads, men lidt lavere effektivitet (85%-90%).
Q2: Er denne type motor støjende?
A: Sammenlignet med traditionelle snekkegearreducere bruger vores retvinklede akselmotor et spiralformet vinkelgeardesign, hvilket resulterer i jævnere indgreb og ekstrem lav driftsstøj (typisk under 45dB), hvilket gør den ideel til medicinske eller kontormiljøer, hvor støjsvag drift er påkrævet.
Q3: Hvorfor mærker jeg tilbageslag i min retvinklede akselmotor ved lave hastigheder?
A: På grund af den mekaniske struktur (konisk gear i indgreb) har retvinklede gearkasser et let fysisk tilbageslag. Dette er normalt. Hvis din applikation kræver ekstrem høj præcision, anbefaler vi at vælge en planetgearkasseløsning.
Q4: Hvordan beregnes det endelige udgangsmoment?
A: Enkel estimeringsformel: Udgangsmoment ≈ Motormoment × Reduktionsforhold × Transmissionseffektivitet. Bemærk: Transmissionseffektiviteten af en retvinklet aksel er ca. 85%-90%. For eksempel vil en 0,2 N·m motor parret med en 50x gearkasse have et faktisk drejningsmoment på ca. 0,2 × 50 × 0,85 = 8,5 N·m.
Q5: Kan udgangsakslens retning tilpasses?
A: Ja. Vi tilbyder flere muligheder for udgangsakselretning: R (højre udgangsaksel), L (venstre udgangsaksel), D (dobbeltsidet udgangsaksel) og N (hulaksel). Modellen med hulaksel understøtter også centerføring, hvilket letter ledningsføring af robotforbindelser.
