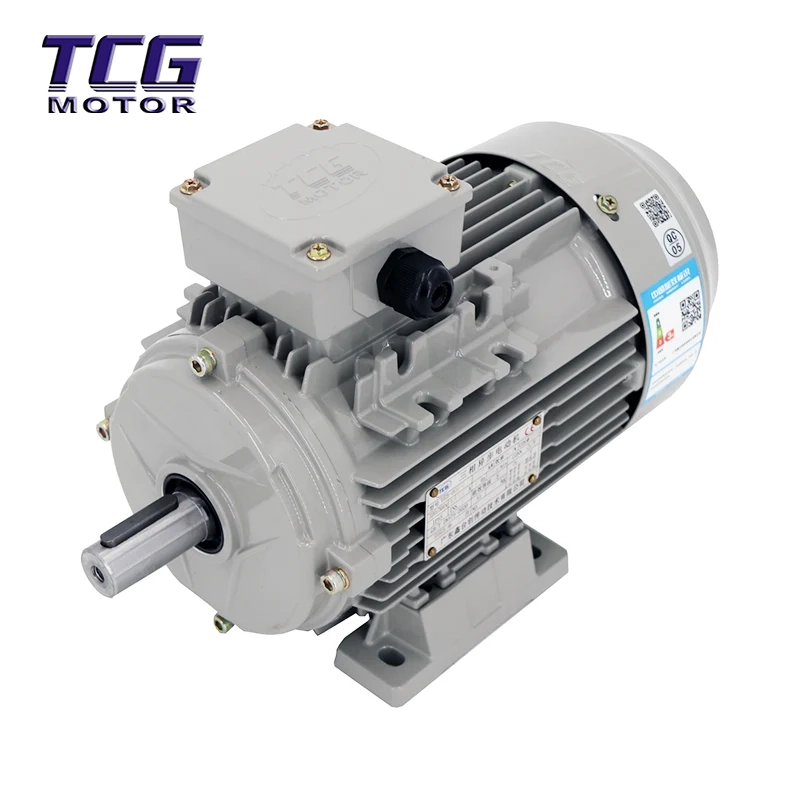

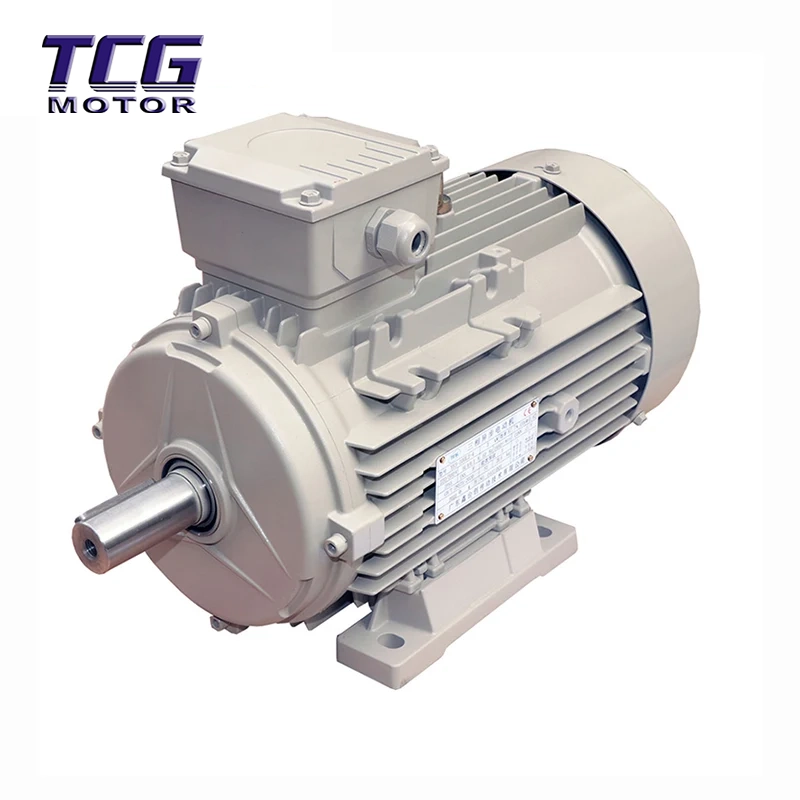

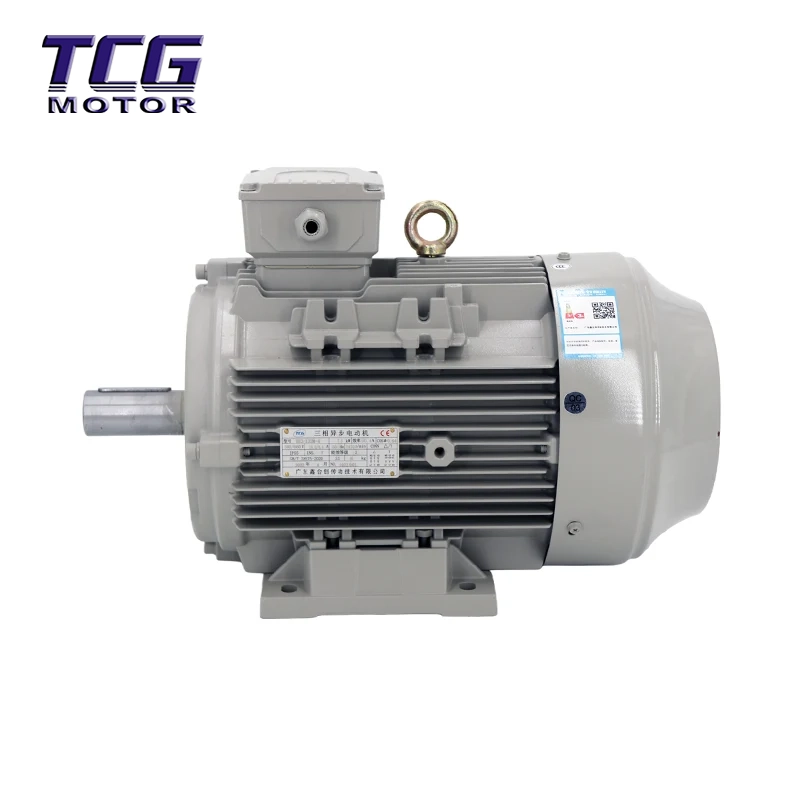

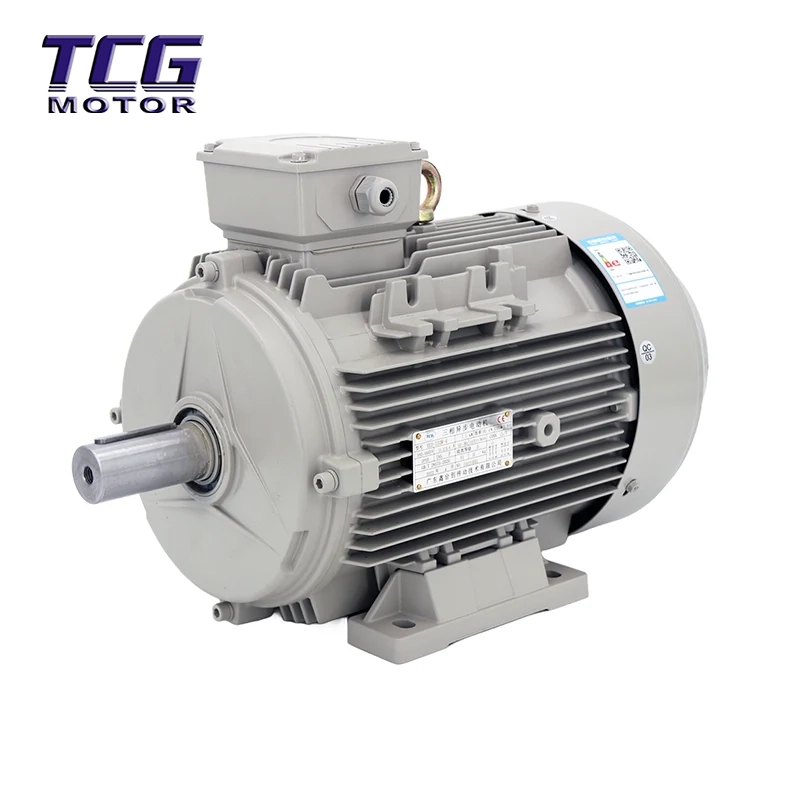

Denne højeffektive motor B3 fodmonteret har et støbt aluminiumshusdesign, som ikke kun er lettere, men også giver fremragende varmeafledning. Dens kompakte struktur og overlegne isoleringssystem (Klasse F) gør den særdeles velegnet til brug i petroleums-, kemikalie- og andre barske industrielle miljøer. Uanset om det er i kontinuerlig drift eller krævende produktionsmiljøer, yder YE3-motoren stabil og pålidelig strømstøtte.
|

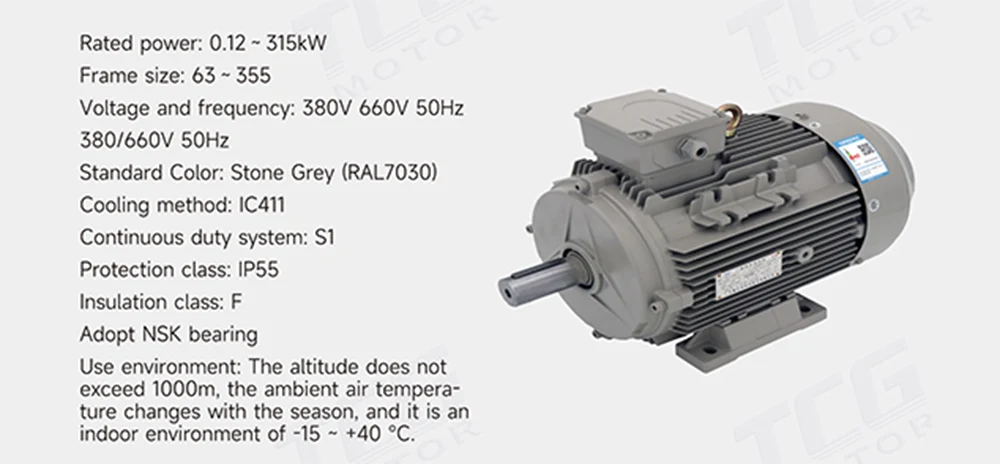

Parameter |
Detaljer |
|
Effektivitetsklasse |
IE3 (Ultra-high Efficiency), opfylder nationale energibesparende standarder |
|
Nominel effektområde |
0,12 kW - 315 kW (Bredt udvalg til industrielle applikationer) |
|
Rammestørrelse |
71 - 355 |
|
Spænding & Frekvens |
380V / 60Hz eller 50Hz (Afhænger af specifik model) |
|
Beskyttelsesklasse |
IP55 (støvtæt og beskyttet mod vandsprøjt) |
|
Isoleringsklasse |
Klasse F (testet som klasse B) |
|
Afkølingsmetode |
IC411 (Selvventilerende / Selvkølende) |
|
Standard farve |
Lysegrå (RAL 7050) |

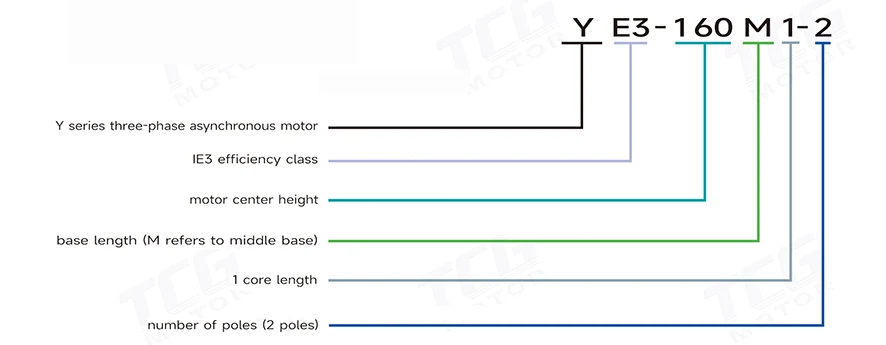

| Type nr. |
Bedømt produktion |
Bedømt strøm |
Bedømt hastighed |
EFF |
Magt faktor COSΦ |
Bedømt Moment Tst/Tn |
Låst rotor/klassificeret drejningsmoment Tst/Tn |
Max/vurderet drejningsmoment Tm/Tn |
Låst rotor/klassificeret strøm Ist/n |
Støj LWA |
Vægt | ||
| kW | HP | A | r/min | % | Nm | d3 | KG | ||||||
| synkron hastighed 3000r/min | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YE3-71M1-2 | 0.37 | 0.5 | 0.9 | 2800 | 73.8 | 0.81 | 1.3 | 2.3 | 2.2 | 7 | 64 | 7.5 | |
| YE3-71M2-2 | 0.55 | 0.75 | 1.3 | 2800 | 77.8 | 0.82 | 1.9 | 2.3 | 2.3 | 7 | 64 | 8 | |
| YE3-80M1-2 | 0.75 | 1 | 1.7 | 2870 | 80.7 | 0.82 | 2.5 | 2.3 | 2.3 | 7 | 62 | 1 | |
| YE3-80M2-2 | 1.1 | 1.5 | 2.4 | 2875 | 82.7 | 0.83 | 3.65 | 2.2 | 2.3 | 7.6 | 62 | 13 | |
| YE3-90S-2 | 1.5 | 2 | 3.2 | 2880 | 84.2 | 0.84 | 4.97 | 2.2 | 2.3 | 7.9 | 67 | 15 | |
| YE3-90L-2 | 2.2 | 3 | 4.6 | 2880 | 85.9 | 0.85 | 7.3 | 2.2 | 2.3 | 7.9 | 67 | 18 | |
| YE3-100L-2 | 3 | 4 | 6 | 2880 | 87.1 | 0.87 | 9.95 | 2.2 | 2.3 | 8.5 | 74 | 26 | |
| YE3-112M-2 | 4 | 5.5 | 7.8 | 2915 | 88.1 | 0.88 | 13.1 | 2.2 | 2.3 | 8.5 | 77 | 33 | |
| YE3-132S1-2 | 5.5 | 7.5 | 10.6 | 2935 | 89.2 | 0.88 | 17.9 | 2 | 2.3 | 8.5 | 79 | 48 | |
| YE3-132S2-2 | 7.5 | 10 | 14.4 | 2930 | 90.1 | 0.88 | 24.4 | 2 | 2.3 | 8.5 | 79 | 53 | |
| YE3-160M1-2 | 11 | 15 | 20.6 | 2950 | 91.2 | 0.89 | 35.6 | 2 | 2.3 | 8.5 | 81 | 110 | |
| YE3-160M2-2 | 15 | 20 | 27.9 | 2945 | 91.9 | 0.89 | 48.6 | 2 | 2.3 | 8.5 | 81 | 122 | |
| YE3-160L-2 | 18.5 | 25 | 34.2 | 2945 | 92.4 | 0.89 | 60 | 2 | 2.3 | 8.5 | 81 | 135 | |
| YE3-180M-2 | 22 | 30 | 40.5 | 2950 | 92.7 | 0.89 | 71.2 | 2 | 2.3 | 8.2 | 83 | 185 | |
| YE3-200L1-2 | 30 | 40 | 54.9 | 2965 | 93.3 | 0.89 | 96.6 | 2 | 2.3 | 7.5 | 84 | 230 | |
| YE3-200L2-2 | 37 | 50 | 67.4 | 2965 | 93.7 | 0.89 | 119 | 2 | 2.3 | 7.6 | 84 | 243 | |
| YE3-225M-2 | 45 | 60 | 80.8 | 2965 | 94 | 0.9 | 145 | 2 | 23 | 7.7 | 86 | 324 | |
| YE3-250M-2 | 55 | 75 | 98.5 | 2975 | 94.3 | 0.9 | 177 | 2 | 2.3 | 7.1 | 89 | 385 | |
| YE3-280S-2 | 75 | 100 | 134 | 2975 | 94.7 | 0.9 | 241 | 1.8 | 2.3 | 7.1 | 91 | 530 | |
| YE3-280M-2 | 90 | 120 | 160 | 2975 | 95 | 0.9 | 289 | 1.8 | 2.3 | 7.1 | 91 | 585 | |
| YE3-315S-2 | 110 | 150 | 195 | 2985 | 952 | 0.9 | 352 | 1.8 | 2.3 | 7.1 | 92 | 965 | |
| YE3-315M-2 | 132 | 180 | 234 | 2985 | 95.4 | 0.9 | 422 | 1.8 | 2.3 | 7.1 | 92 | 1070 | |
| YE3-315L1-2 | 160 | 220 | 279 | 2985 | 95.6 | 0.91 | 512 | 1.8 | 2.3 | 7.2 | 92 | 150 | |
| YE3-315L2-2 | 200 | 270 | 349 | 2985 | 95.8 | 0.91 | 640 | 1.8 | 2.2 | 7.2 | 92 | 1210 | |
| YE3-355M-2 | 250 | 340 | 436 | 2985 | 95.8 | 0.91 | 800 | 1.6 | 22 | 7.2 | 100 | 1670 | |
| YE3-355L-2 | 315 | 430 | 549 | 2985 | 95.8 | 0.91 | 1008 | 1.6 | 2.2 7.2 | 100 | 1865 | ||
| synkron hastighed 1500r/min | |||||||||||||
| YE3-71M1-4 | 0.25 | 0.34 | 0.34 | 1400 | 73.5 | 0.74 | 1.7 | 2.1 | 2.2 | 6.6 | 55 | 7 | |
| YE3-71M2-4 | 0.37 | 0.5 | 0.5 | 1400 | 77.3 | 0.75 | 2.5 | 2.1 | 2.2 | 6.6 | 55 | 7.5 | |
| YE3-80M1-4 | 0.55 | 0.75 | 0.75 | 1430 | 80.8 | 0.75 | 3.7 | 2.4 | 2.3 | 6.6 | 56 | 11 | |
| YE3-80M2-4 | 0.75 | 1 | 1 | 1430 | 82.5 | 0.75 | 5.0 | 2.3 | 2.3 | 6.6 | 56 | 13 | |
| YE3-90S-4 | 1.1 | 1.5 | 1.5 | 1430 | 84.1 | 0.76 | 7.3 | 2.3 | 2.3 | 6.8 | 59 | 16 | |
| YE3-90L-4 | 1.5 | 2 | 2 | 1430 | 85.3 | 0.77 | 10.0 | 2.3 | 2.3 | 7 | 59 | 20 | |
| YE3-100L1-4 | 2.2 | 3 | 3 | 1450 | 86.7 | 0.81 | 14.5 | 2.3 | 2.3 | 7.6 | 64 | 28 | |
| YE3-100L2-4 | 3 | 4 | 4 | 1450 | 87.7 | 0.82 | 19.8 | 2.3 | 2.3 | 7.6 | 64 | 33 | |
| YE3-112M-4 | 4 | 5.5 | 5.5 | 1465 | 88.6 | 0.82 | 26.1 | 2.2 | 2.3 | 7.8 | 65 | 35 | |
| YE3-132S-4 | 5.5 | 7.5 | 7.5 | 1465 | 89.6 | 0.83 | 35.9 | 2 | 2.3 | 7.9 | 71 | 49 | |
| YE3-132M-4 | 7.5 | 10 | 10 | 1470 | 90.4 | 0.84 | 48.7 | 2 | 2.3 | 7.5 | 71 | 59 | |
| YE3-160M-4 | 11 | 15 | 15 | 1470 | 91.4 | 0.85 | 71.5 | 2.2 | 2.3 | 7.7 | 73 | 130 | |
| YE3-160L-4 | 15 | 20 | 20 | 1470 | 92.1 | 0.86 | 97.4 | 2.2 | 2.3 | 7.8 | 73 | 148 | |
| YE3-180M-4 | 18.5 | 25.0 | 25.0 | 1470.0 | 92.6 | 0.9 | 120.0 | 2.0 | 2.3 | 7.8 | 76.0 | 192 | |
| YE3-180L-4 | 22.0 | 30.0 | 30.0 | 1475.0 | 93.0 | 0.9 | 143.0 | 2.0 | 2.3 | 7.8 | 76.0 | 206 | |
| YE3-200L-4 | 30.0 | 40.0 | 40.0 | 1480.0 | 93.6 | 0.9 | 194.0 | 2.0 | 2.3 | 7.3 | 76.0 | 275 | |
| YE3-225S-4 | 37.0 | 50.0 | 50.0 | 1480.0 | 93.9 | 0.9 | 239.0 | 2.0 | 2.3 | 7.4 | 78.0 | 325 | |
| YE3-225M-4 | 45.0 | 60.0 | 60.0 | 1485.0 | 942.0 | 0.9 | 290.0 | 2.0 | 2.3 | 7.4 | 78.0 | 350 | |
| YE3-250M-4 | 55.0 | 75.0 | 75.0 | 1490.0 | 94.6 | 0.9 | 354.0 | 2.0 | 2.3 | 7.4 | 79.0 | 435 | |
| YE3-280S-4 | 75.0 | 100.0 | 100.0 | 490.0 | 95.0 | 0.9 | 481.0 | 2.0 | 2.3 | 6.7 | 80.0 | 585 | |
| YE3-280M-4 | 90.0 | 120.0 | 120.0 | 1490.0 | 952.0 | 0.9 | 577.0 | 2.0 | 2.3 | 6.9 | 80.0 | 663 | |
| YE3-315S-4 | 110.0 | 150.0 | 150.0 | 1490.0 | 95.4 | 0.9 | 705.0 | 2.0 | 2.2 | 7.0 | 88.0 | 1010 | |
| YE3-315M-4 | 132.0 | 180.0 | 180.0 | 1490.0 | 95.6 | 0.9 | 846.0 | 2.0 | 2.2 | 7.0 | 88.0 | 140 | |
| YE3-315L1-4 | 160.0 | 220.0 | 220.0 | 1490.0 | 95.8 | 0.9 | 1026.0 | 2.0 | 2.2 | 7.1 | 88.0 | 1210 | |
| YE3-315L2-4 | 200.0 | 270.0 | 270.0 | 1490.0 | 96.0 | 0.9 | 1282.0 | 2.0 | 2.2 | 7.1 | 88.0 | 285 | |
| YE3-355M-4 | 250.0 | 340.0 | 340.0 | 1495.0 | 96.0 | 0.9 | 1597.0 | 2.0 | 2.2 | 7.1 | 95.0 | 1680 | |
| YE3-355L-4 | 315.0 | 430.0 | 430.0 | 1495.0 | 96.0 | 0.9 | 2012.0 | 2.0 | 2.2 | 7.1 | 95.0 | 1870 | |
Bemærk: Ovenstående parametre, dimensioner og vægt er kun til reference. Se venligst det faktiske produkt for detaljer.
| Type nr. |
Bedømt produktion |
Bedømt strøm |
Bedømt hastighed |
EFF |
Magt faktor COSΦ |
Bedømt Moment Tst/Tn |
Låst rotor/klassificeret drejningsmoment Tst/Tn |
Max/vurderet drejningsmoment Tm/Tn |
Låst rotor/klassificeret strøm Ist/n |
Støj LWA |
Vægt | |
| kW | HP | A | r/min | % | Nm | d3 | KG | |||||
| synkron hastighed 1000r/min | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YE3-71M1-6 | 0.18 | 0.25 | 0.6 | 900 | 63.9 | 0.66 | 1.9 | 1.9 | 2 | 6 | 52 | 8.5 |
| YE3-71M2-6 | 0.25 | 0.34 | 0.8 | 900 | 68.6 | 0.68 | 2.7 | 1.9 | 2 | 6 | 52 | 10 |
| YE3-80M1-6 | 0.37 | 0.5 | 1.1 | 920 | 73.5 | 0.7 | 3.8 | 1.9 | 2 | 6 | 54 | 1 |
| YE3-80M2-6 | 0.55 | 0.75 | 1.5 | 920 | 77.2 | 0.72 | 5.7 | 1.9 | 2.1 | 6 | 54 | 13 |
| YE3-90S-6 | 0.75 | 1 | 2.0 | 945 | 78.9 | 0.7 | 7.6 | 2 | 2.1 | 6 | 57 | 16 |
| YE3-90L-6 | 1.1 | 1.5 | 2.8 | 950 | 81 | 0.73 | 1.1 | 2 | 2.1 | 6 | 57 | 20 |
| YE3-100L-6 | 1.5 | 2 | 3.8 | 950 | 82.5 | 0.73 | 15.1 | 2 | 2.1 | 6.5 | 61 | 26 |
| YE3-112M-6 | 2.2 | 3 | 5.4 | 965 | 84.3 | 0.74 | 21.8 | 2 | 2.1 | 6.6 | 65 | 32 |
| YE3-132S-6 | 3 | 4 | 7.2 | 975 | 85.6 | 0.74 | 29.4 | 2 | 2.1 | 6.8 | 69 | 44 |
| YE3-132M1-6 | 4 | 5.5 | 9.5 | 975 | 86.8 | 0.74 | 39.2 | 2 | 2.1 | 6.8 | 69 | 53 |
| YE3-132M2-6 | 5.5 | 7.5 | 12.7 | 975 | 88 | 0.75 | 53.9 | 2 | 2.1 | 7 | 69 | 58 |
| YE3-160M-6 | 7.5 | 10 | 16.2 | 980 | 89.1 | 0.79 | 73.1 | 2 | 2.1 | 7 | 73 | 120 |
| YE3-160L-6 | 1 | 15 | 23.1 | 980 | 90.3 | 0.8 | 107.2 | 2 | 2.1 | 7.2 | 73 | 145 |
| YE3-180L-6 | 15 | 20 | 30.9 | 980 | 91.2 | 0.81 | 146 | 1.9 | 2.1 | 7.3 | 73 | 188 |
| YE3-200L1-6 | 18.5 | 25 | 37.8 | 985 | 91.7 | 0.81 | 197 | 1.9 | 2.1 | 7.3 | 73 | 242 |
| YE3-200L2-6 | 22 | 30 | 44.8 | 985 | 92.2 | 0.81 | 213 | 1.9 | 2.1 | 7.4 | 73 | 262 |
| YE3-225M-6 | 30 | 40 | 59.1 | 985 | 92.9 | 0.83 | 291 | 1.9 | 2.1 | 6.9 | 74 | 320 |
| YE3-250M-6 | 37 | 50 | 71.7 | 985 | 93.3 | 0.84 | 359 | 1.9 | 2.1 | 7.1 | 76 | 398 |
| YE3-280S-6 | 45 | 60 | 85.8 | 990 | 93.7 | 0.85 | 434 | 1.9 | 2 | 7.3 | 78 | 532 |
| YE3-280M-6 | 55 | 75 | 103 | 990 | 94.1 | 0.86 | 531 | 1.9 | 2 | 7.3 | 78 | 583 |
| YE3-315S-6 | 75 | 100 | 143 | 990 | 94.6 | 0.84 | 723 | 1.9 | 2 | 6.6 | 83 | 965 |
| YE3-315M-6 | 90 | 120 | 170 | 990 | 94.9 | 0.85 | 868 | 1.9 | 2 | 6.7 | 83 | 1085 |
| YE3-315L1-6 | 110 | 150 | 207 | 990 | 95.1 | 0.85 | 1061 | 1.9 | 2 | 6.7 | 83 | 175 |
| YE3-315L2-6 | 132 | 180 | 244 | 990 | 95.4 | 0.86 | 1273 | 1.9 | 2 | 6.8 | 83 | 1230 |
| YE3-355M1-6 | 160 | 220 | 296 | 995 | 95.6 | 0.86 | 1536 | 1.9 | 2 | 6.8 | 85 | 1575 |
| YE3-355M2-6 | 200 | 270 | 365 | 995 | 95.8 | 0.87 | 1920 | 1.9 | 2 | 6.8 | 85 | 1760 |
| YE3-355L-6 | 250 | 340 | 456 | 995 | 95.8 | 0.87 | 2390 | 1.9 | 2 | 6.8 | 85 | 1920 |
| synkron hastighed 750r/min | ||||||||||||
| YE3-80M1-8 | 0.18 | 0.25 | 0.8 | 630 | 58.7 | 0.61 | 2.7 | 1.8 | 1.9 | 5.2 | 52 | 11 |
| YE3-80M2-8 | 0.25 | 0.34 | 1.0 | 640 | 64.1 | 0.61 | 3.7 | 1.8 | 1.9 | 5.7 | 52 | 13 |
| YE3-90S-8 | 0.37 | 0.5 | 1.3 | 660 | 69.3 | 0.61 | 5.4 | 1.8 | 1.9 | 6.2 | 56 | 16 |
| YE3-90L-8 | 0.55 | 0.75 | 1.9 | 660 | 73 | 0.61 | 8.0 | 1.8 | 2 | 5.9 | 56 | 21 |
| YE3-100L1-8 | 0.75 | 1 | 2.3 | 690 | 75 | 0.67 | 10.4 | 1.8 | 2 | 6.2 | 59 | 25 |
| YE3-100L2-8 | 1.1 | 1.5 | 3.1 | 690 | 77.7 | 0.69 | 15.2 | 1.8 | 2 | 6.2 | 59 | 29 |
| YE3-112M-8 | 1.5 | 2 | 4.1 | 700 | 79.7 | 0.7 | 20.5 | 1.8 | 2 | 6.7 | 61 | 31 |
| YE3-132S-8 | 2.2 | 3 | 5.7 | 710 | 81.9 | 0.71 | 29.6 | 1.8 | 2 | 6.7 | 64 | 47 |
| YE3-132M-8 | 3 | 4 | 7.5 | 710 | 83.5 | 0.73 | 40.4 | 1.8 | 2 | 6.9 | 64 | 56 |
| YE3-160M1-8 | 4 | 5.5 | 9.8 | 720 | 84.8 | 0.73 | 53.1 | 1.9 | 2 | 6.9 | 68 | 108 |
| YE3-160M2-8 | 5.5 | 7.5 | 13.1 | 720 | 86.2 | 0.74 | 73.0 | 1.9 | 2 | 6.9 | 68 | 19 |
| YE3-160L-8 | 7.5 | 10 | 17.4 | 720 | 87.3 | 0.75 | 99.5 | 1.9 | 2 | 6.6 | 68 | 140 |
| YE3-180L-8 | 1 | 14.67 | 25.1 | 730 | 87.5 | 0.76 | 143.9 | 2 | 2 | 6.6 | 70 | 199 |
| YE3-200L-8 | 15 | 20 | 34.1 | 730 | 88 | 0.76 | 196.2 | 2 | 2 | 6.6 | 73 | 250 |
| YE3-225S-8 | 18.5 | 24.67 | 41.1 | 730 | 90 | 0.76 | 242.0 | 1.9 | 2 | 6.6 | 73 | 297 |
| YE3-225M-8 | 22 | 29.33 | 47.4 | 740 | 90.5 | 0.78 | 283.9 | 1.9 | 2 | 6.6 | 73 | 315 |
| YE3-250M-8 | 30 | 40 | 63.4 | 740 | 91 | 0.79 | 387.2 | 1.9 | 2 | 6.6 | 75 | 424 |
| YE3-280S-8 | 37 | 49.33 | 77.8 | 740 | 91.5 | 0.79 | 477.5 | 1.9 | 2 | 6.6 | 76 | 522 |
| YE3-280M-8 | 45 | 60 | 94.1 | 740 | 92 | 0.79 | 580.7 | 1.9 | 2 | 6.6 | 76 | 567 |
| YE3-315S-8 | 55 | 73.33 | 11 | 740 | 92.8 | 0.81 | 709.8 | 1.8 | 2 | 6.6 | 82 | 795 |
| YE3-315M-8 | 75 | 100 | 151 | 740 | 93 | 0.81 | 967.9 | 1.8 | 2 | 6.6 | 82 | 900 |
| YE3-315L1-8 | 90 | 120 | 178 | 740 | 93.8 | 0.82 | 1161.5 | 1.8 | 2 | 6.6 | 82 | 845 |
| YE3-315L2-8 | 110 | 146.67 | 217 | 740 | 94 | 0.82 | 1419.6 | 1.8 | 2 | 6.6 | 82 | 1125 |
| YE3-355M1-8 | 132 | 176 | 261 | 740 | 94.2 | 0.82 | 1703.5 | 1.8 | 2 | 6.4 | 89 | 1467 |
| YE3-355M2-8 | 160 | 213.33 | 315 | 740 | 94.2 | 0.82 | 2064.9 | 1.8 | 2 | 6.4 | 89 | 1585 |
| YE3-355L-8 | 200 | 266.67 | 387 | 740 | 94.5 | 0.83 | 2581.1 | 1.8 | 2 | 6.4 | 89 | 1823 |
Bemærk: Ovenstående parametre, dimensioner og vægt er kun til reference. Se venligst det faktiske produkt for detaljer.

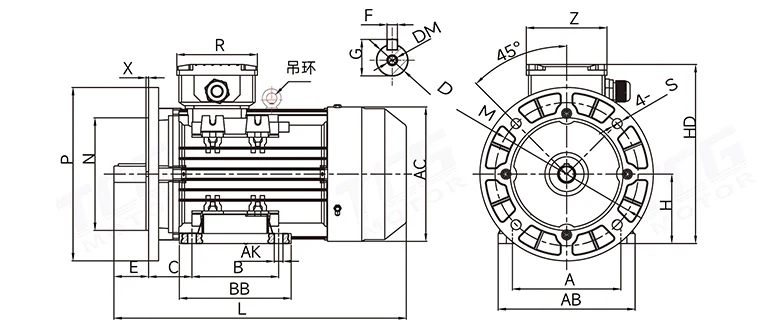

| Ingen. | Polar nummer | Størrelse: (mm) | ||||||||||||||||||||
| A | B | C | D | E | F | G | H | K | M | N | P | R | S | Z | AB | AC | BB | DM | HD | L | ||
| 71 mio | 2,4,6 | 12 | 90 | 45 | 14 | 30 | 5 | 16 | 71 | 7 | 130 | 110 | 160 | 93 | 10 | 93 | 140 | 140 | 112 | M5" 12 | 190 | 290 |
| 80 mio | 2,4,6,8 | 125 | 100 | 50 | 19 | 40 | 6 | 21.5 | 80 | 10 | 165 | 130 | 200 | 93 | 12 | 93 | 158 | 155 | 130 | M6“16 | 205 | 330 |
| 90S | 2,4,6,8 | 140 | 100 | 56 | 24 | 50 | 8 | 27 | 90 | 10 | 165 | 130 | 200 | 93 | 12 | 93 | 175 | 168 | 130 | MB*19 | 225 | 365 |
| 90L | 2,4,6,8 | 140 | 125 | 56 | 24 | 50 | 8 | 27 | 90 | 10 | 165 | 130 | 200 | 93 | 12 | 93 | 175 | 168 | 155 | M8*19 | 225 | 390 |
| 100L | 2.4, 6.8 | 160 | 140 | 63 | 28 | 60 | 8 | 31 | 100 | 12 | 215 | 180 | 250 | 104 | 15 | 104 | 200 | 195 | 175 | M10*22 | 260 | 450 |
| 112 mio | 2,4,6,8 | 190 | 140 | 70 | 28 | 60 | 8 | 31 | 112 | 12 | 215 | 180 | 250 | 113 | 15 | 113 | 225 | 220 | 176 | M10'22 | 290 | 450 |
| 132S | 2.4, 6.8 | 216 | 140 | 89 | 38 | 80 | 10 | 41 | 132 | 13 | 265 | 230 | 300 | 113 | 15 | 113 | 255 | 260 | 185 | MI2*28 | 330 | 505 |
| 132 mio | 2,4,6,8 | 216 | 178 | 89 | 38 | 80 | 10 | 41 | 132 | 13 | 265 | 230 | 300 | 113 | 15 | 113 | 255 | 260 | 223 | MI2*28 | 330 | 535 |
| 160 mio | 2,4,6,8 | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 314 | 314 | 260 | M16“36 | 411 | 608 |
| 160L | 2,4,6,8 | 254 | 254 | 108 | 42 | 110 | 12 | 37 | 160 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 314 | 314 | 304 | M16'36 | 411 | 652 |
| 180 mio | 2,4,8 | 279 | 241 | 121 | 48 | 110 | 14 | 42.5 | 180 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 349 | 355 | 311 | M16*36 | 447 | 688 |
| 180L | 46.8 | 279 | 279 | 121 | 48 | 110 | 14 | 42.5 | 180 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 349 | 355 | 349 | M16°36 | 447 | 726 |
| 200L | 2,4,6,8 | 318 | 305 | 133 | 55 | 140 | 16 | 49 | 200 | 16.5 | 350 | 300 | 400 | 190 | 18.5 | 210 | 388 | 397 | 369 | M20*42 | 499 | 779 |
| 225S | 4.8 | 356 | 286 | 149 | 60 | 110 | 18 | 53 | 225 | 18.5 | 400 | 350 | 450 | 190 | 18.5 | 210 | 431 | 446 | 368 | M20*42 | 547 | 824 |
| 225 mio | 2 | 356 | 311 | 149 | 55 | 140 | 16 | 49 | 225 | 18.5 | 400 | 350 | 450 | 190 | 18.5 | 210 | 431 | 446 | 393 | M20*42 | 547 | 819 |
| 225 mio | 46.8 | 356 | 311 | 149 | 60 | 140 | 18 | 53 | 225 | 18.5 | 400 | 350 | 450 | 190 | 18.5 | 210 | 431 | 446 | 393 | M20*42 | 547 | 849 |
| 250 mio | 2 | 406 | 349 | 168 | 60 | 140 | 18 | 53 | 250 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 484 | 485 | 445 | M20*42 | 608 | 910 |
| 250 mio | 4,6,8 | 406 | 349 | 168 | 65 | 140 | 18 | 58 | 250 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 484 | 485 | 445 | M20*42 | 608 | 910 |
| 280S | 2 | 457 | 368 | 190 | 75 | 140 | 18 | 58 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 485 | M20*42 | 667 | 982 |
| 280S | 4,6,8 | 457 | 368 | 190 | 65 | 140 | 20 | 67.5 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 485 | M20*42 | 667 | 982 |
| 280 mio | 2 | 457 | 419 | 190 | 65 | 140 | 18 | 58 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 536 | M20*42 | 667 | 1033 |
| 280 mio | 4.6.8 | 457 | 419 | 190 | 75 | 140 | 20 | 67.5 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 536 | M20*42 | 667 | 1033 |
| 315S | 2 | 508 | 406 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 570 | M20*42 | 842 | 1194 |
| 315S | 46.8 | 508 | 406 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 570 | M20*42 | 842 | 1224 |
| 315 mio | 2 | 508 | 457 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | M20*42 | 842 | 1304 |
| 315 mio | 46.8 | 508 | 457 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | M20*42 | 842 | 1334 |
| 315L | 2 | 508 | 508 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | M20*42 | 842 | 1304 |
| 315L | 4,6,8 | 508 | 508 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | M20*42 | 842 | 1334 |
| 355 mio | 2 | 670 | 560 | 254 | 75 | 140 | 20 | 67.5 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | M20*50 | 997 | 1486 |
| 355 mio | 4,6,8 | 610 | 560 | 254 | 95 | 170 | 25 | 86 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | M24*50 | 997 | 1516 |
| 355L | 2 | 610 | 630 | 254 | 75 | 140 | 20 | 67.5 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | M20*50 | 997 | 1486 |
| 355L | 46.8 | 610 | 630 | 254 | 95 | 170 | 25 | 86 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | M24*50 | 997 | 1516 |
Bemærk: 71-90 motor har ingen løftering
Energibesparelse: Som en IE3-motor af energieffektivitet reducerer den energitabet betydeligt sammenlignet med traditionelle motorer, hvilket hjælper virksomheder med at reducere elomkostningerne væsentligt.
Holdbarhed: Den højeffektive motor B3 fodmonteret bruger et støbt aluminiumshus, som ikke kun reducerer motorens vægt, men også forbedrer varmeafledningseffektiviteten, hvilket sikrer langsigtet stabil drift i indendørs miljøer fra -15 ℃ til +40 ℃.
Lavt kulstofindhold: Ved at forbedre energiudnyttelsen reduceres kulstofemissionerne, hvilket stemmer overens med trenden med grøn udvikling i moderne industri.
Høj alsidighed: High Efficiency Motor B3 Foot Mounted's installationsdimensioner og effekt er i overensstemmelse med internationale standarder, hvilket letter udskiftningen af ældre udstyrsmodeller uden at kræve modifikationer af installationsfundamentet.
Højeffektiv motor B3 fodmonteret er meget udbredt i følgende industrier på grund af dens fremragende beskyttelsesydelse (IP55) og evne til at modstå barske miljøer:
Petrokemisk: Velegnet til applikationer, der kræver støv- og korrosionsbeskyttelse.
Minedrift og metallurgi: Opfylder de industrielle behov for kraftig og kontinuerlig drift.
Generelt maskineri: Driver pumper, ventilatorer, kompressorer mv.
Emballage: Denne højeffektive motor B3 fodmonteret er pakket i en højstyrke bølgepapkasse eller en tilpasset trækasse, fuldt pakket ind med EPE perlebomuld indeni for at sikre stød- og fugtbeskyttelse under transport.
Forsendelsespolitik: For standardmodeller og ikke-standard tilpassede modeller (såsom specielle aksellængder eller spændinger), kontakt venligst kundeservice. Vi understøtter verdensomspændende søfragt/DHL/luftfragt.
Q1: Hvad er forskellen mellem YE3-motoren og de traditionelle Y-seriemotorer?
A: YE3-serien er en opgraderet erstatning for Y-, Y2- og YX3-serien. YE3 opnår IE3 ultrahøj energieffektivitet, hvilket sparer mere energi end den traditionelle Y-serie. Den bruger også mere avanceret støbt aluminiumshusteknologi for bedre varmeafledning og lettere vægt.
Q2: Kan denne højeffektive motor B3 fodmonteret bruges udendørs?
A: Denne højeffektive motor B3 fodmonteret er designet til indendørs miljøer med et passende temperaturområde på -15℃ til +40℃. Selvom dens beskyttelsesklassificering er IP55 (som giver en vis modstand mod vandspray), anbefales det at bruge den i et beskyttet miljø for at forlænge dens levetid.
Q3: Hvad er IE3 energieffektivitetsstandarden?
A: IE3 er "ultra-høj effektivitet"-niveauet i energieffektivitetsstandarderne for trefasede asynkronmotorer, som er fastsat af Den Internationale Elektrotekniske Kommission (IEC). Brug af IE3-motorer er den bedste praksis som reaktion på nationale energibesparelser og emissionsreduktionspolitikker og for at reducere virksomhedens driftsomkostninger.
Adresse
No. 5 Chaoyang Industrial Road, Yayao Town, Heshan City, Guangdong-provinsen, Kina
Tlf
