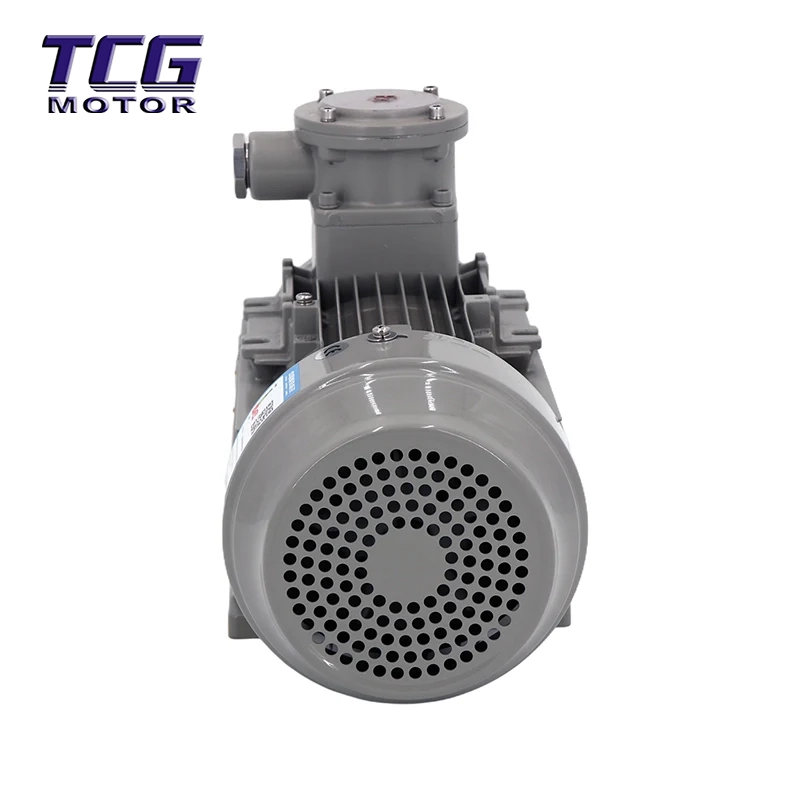

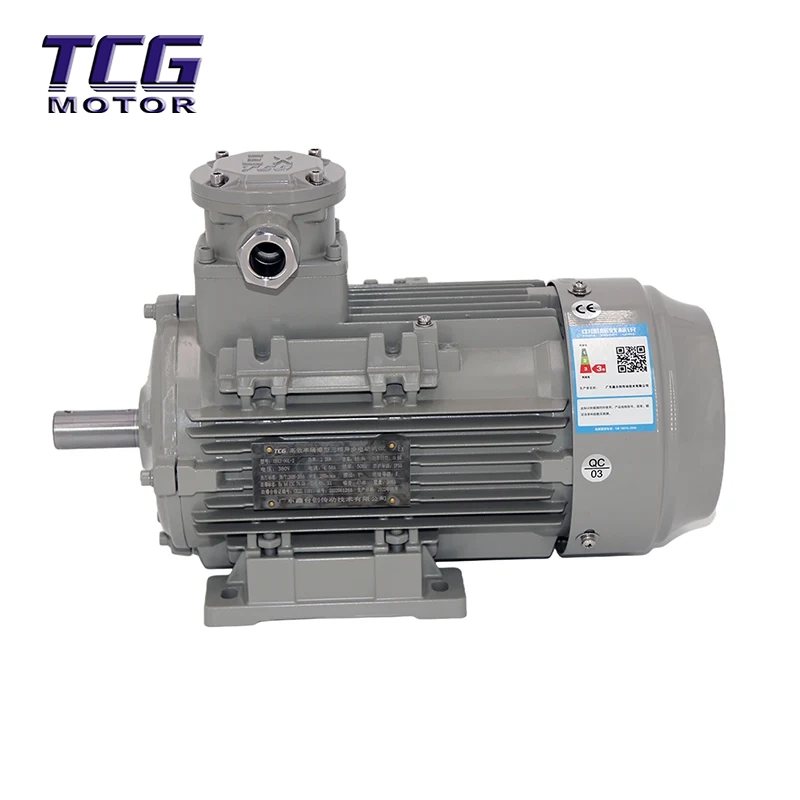

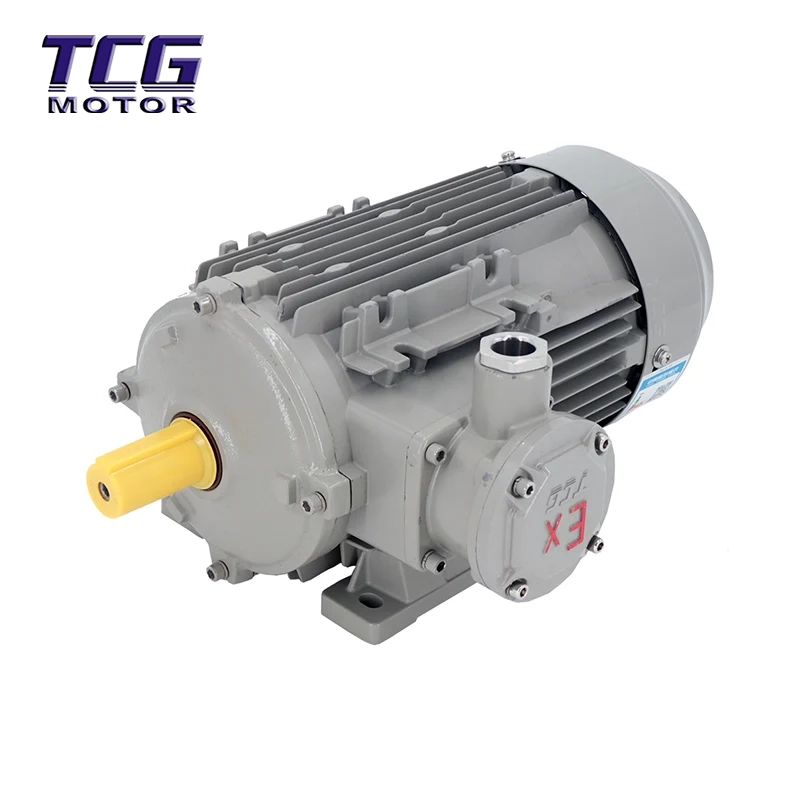

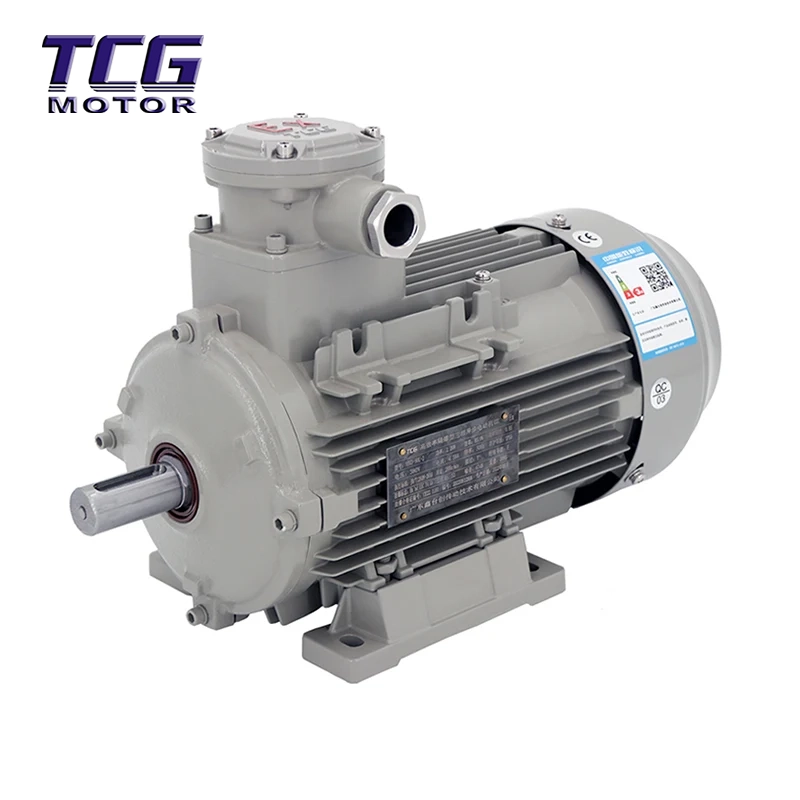

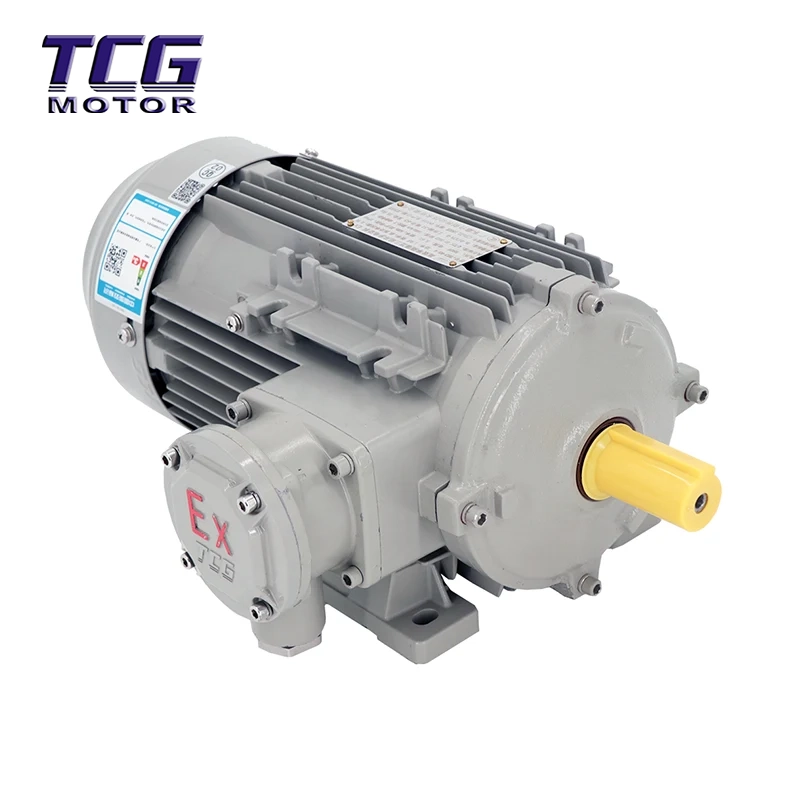

Ex d IIC T4 eksplosionssikker motor B3 montering er velegnet til brug som generel drivkraft i udstyr, der er placeret på steder, der indeholder brændbare gasser eller eksplosive blandinger dannet af dampe og luft. Det bruges hovedsageligt i olie- og kemiske industrier og anvendes også i vid udstrækning i tekstiler, metallurgi, bygas, transport, korn- og olieforarbejdning, papirfremstilling, medicin og andre industrier.
Ex d IIC T4 eksplosionssikret motor B3 monteringseffektivitetsindeks overholder niveau 3 i GB/T 18613-2020 "Minimum tilladte værdier og energieffektivitetsgrader for små og mellemstore trefasede asynkrone motorer". NSK lejer er vedtaget.
Ex d IIC T4 eksplosionssikre motor B3-montering har høj effektivitet og energibesparelser med fordelene ved stor temperaturstigningsmargin, lang levetid, lav vibration, lav støj og høj pålidelighed. Det er den første indenlandsk udviklede flammesikre trefasede asynkronmotor med et hus af aluminiumslegering. Sammenlignet med traditionelle støbejernshuse er det lettere, mere kompakt og har et mere raffineret udseende.
Valgfrit hjælpeudstyr, såsom viklingstemperaturfølere, lejetemperaturfølere, temperaturtransmittere og varmelegemer, kan leveres efter anmodning.
Model: YBX3 serie trefaset asynkron motor
Effekt: 0,18kW til 315kW
Statorpoler: 2P, 4P, 6P, 8P
Installationstype: B3, B5, B14, B35
YBX3-serien højeffektiv flammesikker trefaset asynkronmotor
Eksplosionssikker "Exd"-motor er en type flammesikker motor. Dens princip er at placere komponenter, der kan generere gnister, lysbuer eller farlige høje temperaturer under normal drift, inde i et flammesikkert kabinet. Indkapslingen er i stand til at modstå det indre tryk uden at blive beskadiget og sikrer, at energien, når den indre flamme breder sig gennem hullerne, reduceres til et niveau, der er utilstrækkeligt til at antænde den ydre atmosfære.
Klasse II er yderligere opdelt som følger:
● Klasse IIA: Repræsentativ gas er propan;
● Klasse IIB: Repræsentativ gas er ethylen;
● Klasse IIC: Repræsentativ gas er hydrogen og acetylen.
Eksempler på almindelige brandfarlige gasser, dampe og temperaturgrupper for klasse II er vist i tabel 1.
Bemærk: Udstyr mærket IIB er også velegnet til applikationer, der kræver IIA. Udstyr mærket IIC er velegnet til applikationer, der kræver IIA eller IIB.
Klasse III er yderligere opdelt som følger:
● Klasse IIIA: brændbare flyvende;
● Klasse IIIB: ikke-ledende støv;
● Klasse IIIC: ledende støv.
Bemærk: Udstyr mærket IIIB er velegnet til applikationer, der kræver IIIA. Udstyr mærket IIIC er velegnet til applikationer, der kræver IIIA eller IIIB.
| niveau | Gruppe og temperatur (℃) | |||
| T1 | T2 | T3 | T4 | |
| t>450 | 450≥ t>300 |
300≥ t>200 |
200≥t>135 | |
| ⅡA | Metan, ethanacetat, propan, styren, benzen, xylen, toluen, kulstof monoxid |
Butanol, butan, ethanol, propylen, ethylbenzen, methanol, propanol |
Cyclohexan, pentan, hexan, heptan, oktan, petroleum, diesel, motorbenzin, dekan |
acetaldehyd |
| ⅡB | Propargyne, cyclopropan, koks ovn gas |
1,2-propylenoxid, ethylenoxid, ethylen |
Butyraldehyd, acrolein, hydrogen sulfid, dimethyl ether, tetrahydrofuran ether |
Diethylether, tetrafluorethylen, ethylmethylether |
| ⅡC | brint | acetylen | ||
Nominel spænding: 220/380V, 380/660V; (380V, 660V gælder kun for 4KW og derover motorer)
Nominel frekvens: 50/60Hz
Arbejdstilstand: S1 (kontinuerligt arbejdssystem)
Højden overstiger ikke 1000m
Den omgivende lufttemperatur varierer med årstiden og er en indendørs type på -15~+40°C;
Den maksimale relative luftfugtighed i den omgivende luft: den gennemsnitlige maksimale relative luftfugtighed i den vådeste måned er 90 %, og månedens gennemsnitlige minimumstemperatur er ikke højere end 25°C.
| Ingen. | Nominel effekt | Nominel hastighed | Nominel strøm (A) | Effektivitet | Effektfaktor | Nominel drejningsmoment | Låst rotormoment Nominel drejningsmoment |
Max drejningsmoment Nominel drejningsmoment |
Låst rotorstrøm Nominel strøm |
|
| kw | HP | (r/mim) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | Er/Inde | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112M-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| Ingen. | Nominel effekt | Nominel hastighed | Nominel strøm (A) | Effektivitet | Effektfaktor | Nominel drejningsmoment | Låst rotormoment Nominel drejningsmoment |
Max drejningsmoment Nominel drejningsmoment |
Låst rotorstrøm Nominel strøm |
|
| kw | HP | (r/mim) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | Er/Inde | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. Hvilke certificeringer har dine eksplosionssikre motorer?
Vores eksplosionssikre motorer er certificeret i henhold til IEC 60079 og GB3836 standarder, med Ex d IIB T4 / IIC T4 ratings. Vi leverer også ATEX-, IECEx- og CNEX-certifikater efter anmodning.
2. Kan jeg få OEM-motorer eller tilpassede motorer?
Ja, Hengfu er en førende kinesisk fabrik, der tilbyder komplette OEM-tjenester. Vi understøtter tilpassede spændinger, akselmaterialer (304/316 rustfrit stål), specielle malingsfarver, varmeapparater, PT100-sensorer og andre modifikationer for at opfylde dine projektkrav.
3. Hvad er leveringstiden for masseordrer?
Som producent med egen produktion er vores standard leveringstid 15-25 dage for bulkordrer. Prøver kan arrangeres inden for 7-10 dage. Vi sikrer rettidig levering med fleksible logistikmuligheder.
4. Hvilke monteringstyper er tilgængelige?
Vi tilbyder forskellige monteringstyper, herunder B3 (fodmonteret), B5 (flangemonteret), B14 (ansigtsmonteret) og B35 (kombineret fodflange). B3-typen er mest almindeligt anvendt til industrielle applikationer.
5. Hvad er garantiperioden?
Vi yder en standard 18-måneders garanti fra afsendelsesdatoen, der dækker fabrikationsfejl. Vores eftersalgsteam tilbyder teknisk fjernsupport og reservedelsforsyning globalt.
6. Hvordan sikrer du produktkvalitet og emballage til eksport?
Vores fabrik er ISO9001 certificeret. Hver motor gennemgår 100% inspektion før forsendelse. Til eksport bruger vi standard sødygtige krydsfinerkasser med forstærkede paller for at sikre sikker transport.
