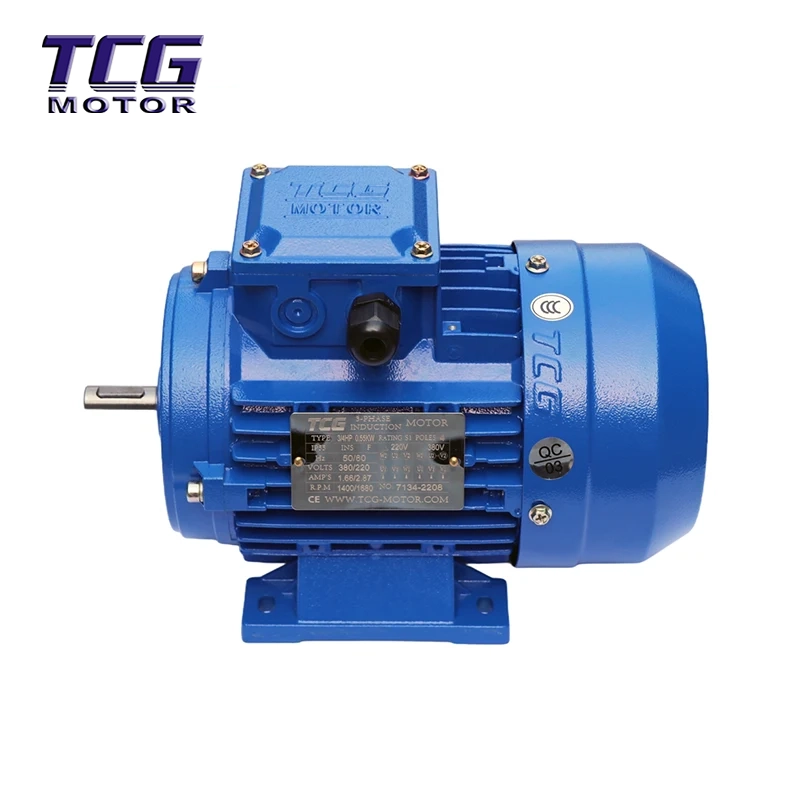

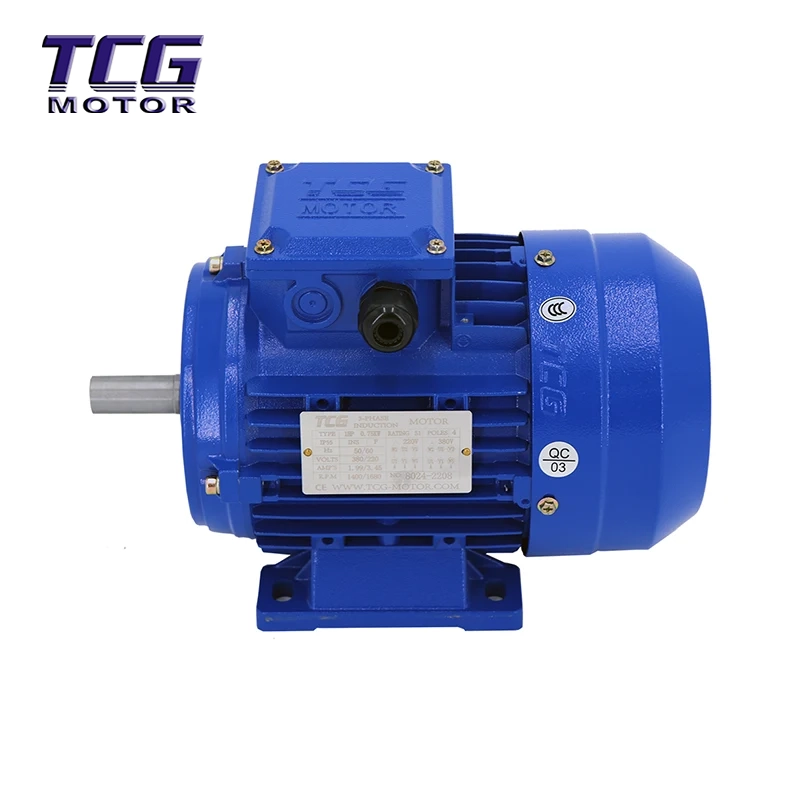

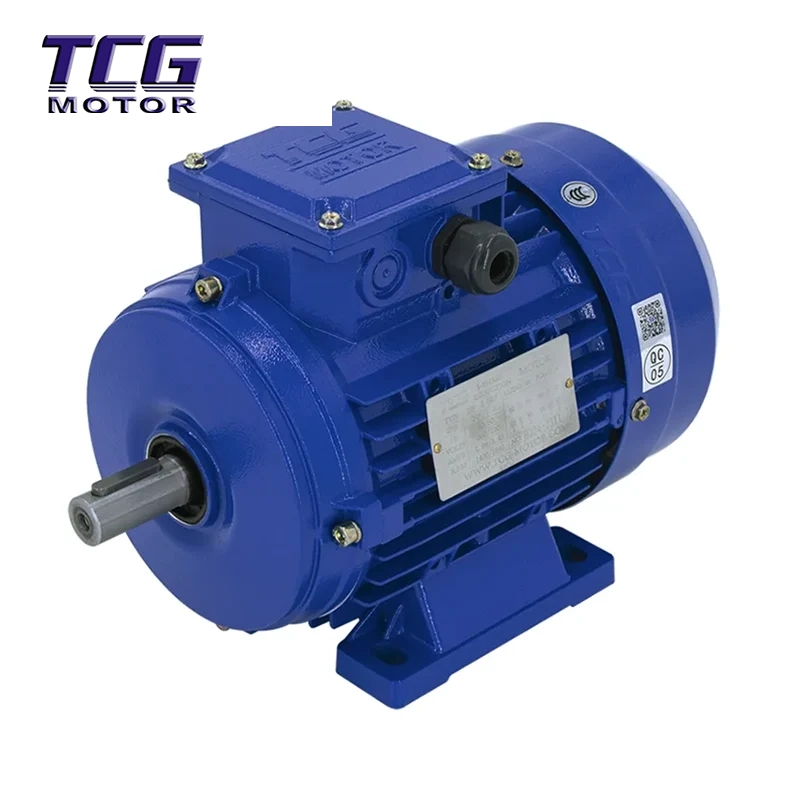

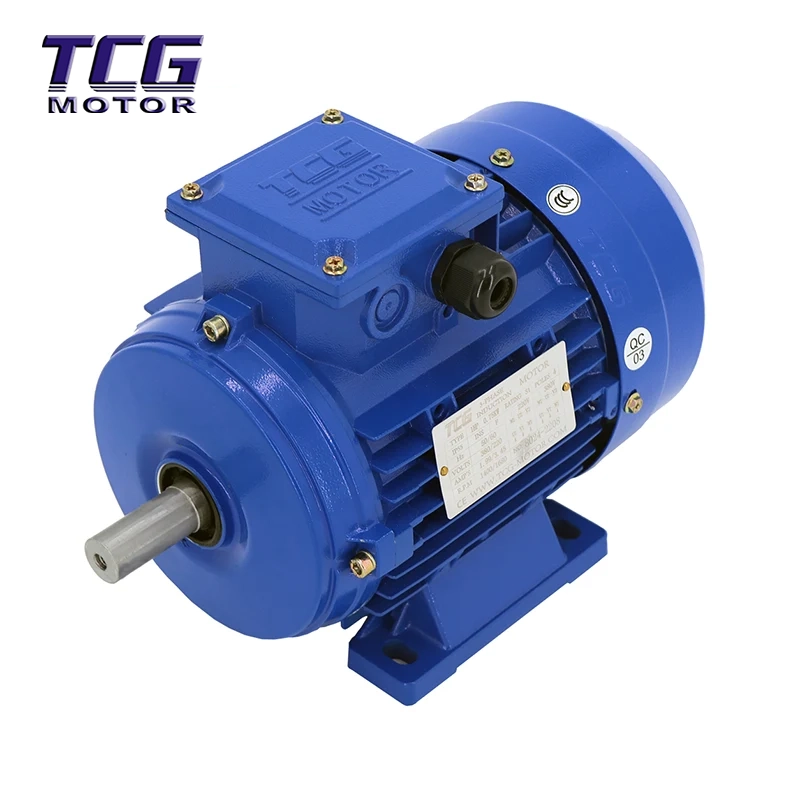

Aluminiumshusmotor B3 fodmonteret

Hengfu, en førende motorproducent med mere end 30 års ekspertise, præsenterer aluminiumshusmotoren B3 fodmonteret. Denne højeffektive vekselstrømsmotor har en let højstyrke aluminiumslegering for overlegen varmeafledning og IP55-beskyttelse. Konstrueret med NSK-lejer, Klasse F-isolering og 100 % rene kobberviklinger, er vores fabriksrettede B3-serie CE- og ISO9001-certificeret. Uanset om det er til engros- eller OEM/ODM-projekter, leverer Hengfu pålidelige, IE3 energibesparende løsninger til global transmission og industrielt maskineri.

Send forespørgsel

Produkt beskrivelse

Hengfu aluminiumshusmotor B3 fodmonteret er designet til at udmærke sig i krævende miljøer og tilbyder et bredt effektområde fra 0,06KW til 7,5KW på tværs af 8 standardrammestørrelser. I overensstemmelse med IEC-dimensioner og IE3-effektivitetsstandarder har denne motor en korrosionsbestandig aluminiumsskal, der sikrer hurtig afkøling og et let fodaftryk. Dens kerne er bygget til lang levetid, ved at bruge præcise NSK-lejer og klasse F-isolering for at levere stabil drift med lavt støjniveau, selv under fugtige eller støvede forhold. Som en Kina-baseret kildefabrik giver vi globale kunder stabile leveringstider og tilpassede monteringsmuligheder, hvilket gør den til den ideelle drivløsning til transport, emballering, fødevareforarbejdning og kemisk udstyr.

STRUKTUR OG FUNKTIONER

Aluminiumshusmotoren B3 fodmonteret hele strukturen, god tætningsevne. Og opfylder standarden for IP55 for den udvendige skalbeskyttelse.

Kølepladedesign til køling giver stor overflade og høj termisk kapacitet, så motorerne kan fungere godt i det meget forfærdelige driftsmiljø.

Præcis dynamisk balancekompensation og støjsvage lejer får motoren til at køre mere jævnt og støjsvagt.

Med F isoleringsklasser.

Når den forudindstillede tætningsanordning på den ude aksel er forbundet med variatoren og reduktionen, vil tætningen være mere sikker.

Der er den overlegne udskiftelighed mellem IEC-størrelsesstandarden og den IM-monterede form.

HOVEDMATERIALE

Udvendig skal: Aluminiumslegering

Skaft: 40Cr stål varmeraffineret

Elektromagnetisk ledning: Poly-QZ-2; Polymid QZY-2

Si stålplade: DW470/600/800

Leje: C&U; NSK; NTN; SKF; ANDRE

SPRAYSTØBNING

RAL9006 sølv

RAL5010 blå

TAI CHUANG MOTORDELE DIAGRAM

TAI CHUANG 3-FASET MOTOR

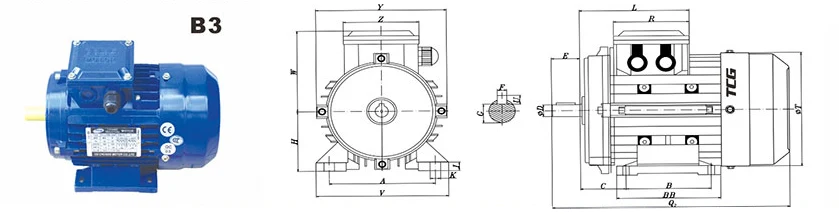

Aluminum Housing Motor B3 Foot Mounted

Ingen.	A	B	C	D	E	F	G	H	1	Q2	U	V	W	Y	BB	L	R	T	Z	K	Variabel frekvensmotor
TC56	90	71	35	9	20	3	7.3	56	10	204	3	110	77	108	87	90	65	112	65	5.8	-
TC63	100	80	43	11	23	4	8.8	63	9	222	4	126	84	119	100	101	70	120	70	8	282
TC71	112	90	47	14	30	5	11.3	71	10	247	5	140	94	136	110	116	80	139	80	7	302
TC80	125	100	51	19	40	6	15.8	80	10	287	6	159	108	153	125	130	90	156	90	10	343
TC90	140	100 (125)	56	24	50	8	20	90	12	315 (34)	7	180	110	158	130 (155)	134	90	162	90	10	370 (388)
TC100	160	140	63	28	60	8	24	100	14	389	7	200	150	191	176	134	104	196	104	12	443
TC112	190	140	71	28	60	8	24	112	15	398	7	224	147	204	176	170	130	204	130	12	-
TC132	216	140 (178)	89	38	80	10	33	132	16	457 (503)	8	255	174	243	185 (220)	187	140	243	150	13	-

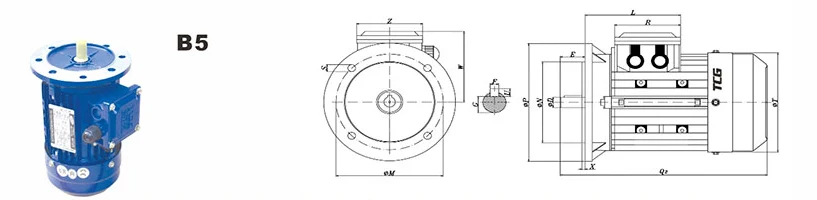

Aluminum Housing Motor B3 Foot Mounted

Ingen.	D	E	F	G	M	N	P	Q₂	S	U	W	X	L	R	T	Z	Variabel frekvensmotor
TC56	6	20	3	7.3	100	80	120	204	7	3	77	2.5	90	65	112	65	-
TC63	11	23	4	8.8	115	95	140	222	9.5	4	84	3	97	70	120	70	282
TC71	14	30	5	11.3	130	110	160	247	9.5	5	94	3.5	115	80	139	80	302
TC80	19	40	6	15.8	165	130	200	286	11	6	108	3.5	130	90	156	90	343
TC90	24	50	8	20	165	130	200	315 (340)	11	7	111	3.5	129	90	162	90	370 (388)
TC100	28	60	8	24	215	180	250	390	15	7	150	4	141	104	196	104	443
TC112	28	60	8	24	215	180	250	398	15	7	147	4	170	130	204	130	-
TC132	38	80	10	33	265	230	300	457 (503)	15	8	174	4	187	140	243	150	-

Bemærk: Frekvenskonvertering, bremsning og encoder kan tilføjes; DC-bremsemotorens ensretter er ekstern, med samme størrelse som ovenfor. () repræsenterer størrelser på 90L og 132M.

TC ALUMINIUM SKAL MOTOR YDEEVNE PARAMETEI

TYPE	MAGT (KW)	Bedømt Hastighed (R/MIN)	Bedømt Strøm (EN)	Magt Faktor COSΦ	Bedømt Moment (W.N)	Opstart Koefficient	Leje Koefficient	Overbelaste Koefficient	Vægt (kg)
2P n₀=3000r/min
TC5612	0.09	2800	0.32	0.68	0.307	2.3	2.3	6	2.6
TC5622	0.12	2800	0.38	0.71	0.410	2.3	2.3	6	3.1
TC5632	0.18	2800	0.65	0.70	0.614	2.3	2.3	6	3.6
TC6312	0.18	2800	0.51	0.80	0.614	2.2	2.2	5.5	3.8
TC6322	0.25	2800	0.67	0.81	0.853	2.2	2.2	5.5	3.8
TC6332	0.37	2800	1.05	0.78	1.26	2.2	2.2	6.1	4.2
TC7112	0.37	2800	0.98	0.81	1.26	2.2	2.2	6.1	5.4
TC7122	0.55	2800	1.33	0.82	1.88	2.2	2.3	6.1	5.9
TC7132	0.75	2800	1.82	0.83	2.56	2.3	2.3	6.1	6.4
TC8012	0.75	2800	1.78	0.83	2.56	2.2	2.3	6.1	8.1
TC8022	1.1	2800	2.49	0.84	3.75	2.2	2.3	7	9.3
TC90S2	1.5	2840	3.34	0.84	5.04	2.2	2.3	7	10.9
TC90L2	2.2	2840	4.69	0.85	7.40	2.2	2.3	7	13.8
TC100L2	3	2860	6.14	0.87	10.0	2.2	2.3	7.5	19.6

TYPE	MAGT (KW)	Bedømt Hastighed (R/MIN)	Bedømt Strøm (EN)	Magt Faktor COSΦ	Bedømt Moment (W.N)	Opstart Koefficient	Leje Koefficient	Overbelaste Koefficient	Vægt (kg)
4P n₀=1500r/min
TC5614	0.06	1380	0.28	0.58	0.410	2.4	2.4	6	3.3
TC5624	0.09	1380	0.39	0.61	0.614	2.4	2.4	6	3.3
TC5634	0.12	1380	0.52	0.62	0.819	2.4	2.4	6	3.8
TC6314	0.12	1380	0.43	0.72	0.819	2.1	2.2	4.4	4.0
TC6324	0.18	1380	0.61	0.73	1.23	2.1	2.2	4.4	4.0
TC6334	0.25	1380	0.86	0.67	1.71	2.1	2.2	5.2	4.5
TC6344	0.37	1380	1.2	0.67	2.50	2.1	2.2	5.2	4.8
TC7114	0.25	1400	0.76	0.74	1.71	2.1	2.2	5.2	5.2
TC7124	0.37	1400	1.07	0.75	2.53	2.1	2.2	5.2	5.3
TC7134	0.55	1400	1.66	0.7	3.75	2.4	2.3	5.2	6.2
TC7144	0.75	1400	2.1	0.68	5.12	2.4	2.3	6	7.2
TC8014	0.55	1400	1.54	0.75	3.75	2.4	2.3	5.2	7.8
TC8024	0.75	1400	1.99	0.76	5.12	2.3	2.3	6	9.3
TC8034	1.1	1400	2.78	0.77	7.40	2.3	2.3	6	10.6
TC90S4	1.1	1420	2.80	0.77	7.40	2.3	2.3	6	11.3
TC90L4	1.5	1420	3.65	0.79	10.1	2.3	2.3	6	14.2
TC100L1-4	2.2	1420	5.05	0.81	14.8	2.3	2.3	7	19.7
TC100L2-4	3	1420	6.64	0.82	20.2	2.3	2.3	7	23.9

TYPE	MAGT (KW)	Bedømt Hastighed (R/MIN)	Bedømt Strøm (EN)	Magt Faktor COSΦ	Bedømt Moment (W.N)	Opstart Koefficient	Leje Koefficient	Overbelaste Koefficient	Vægt (kg)
2P n₀=3000r/min
TC7116	0.18	910	0.71	0.66	1.88	1.9	2.0	4.0	6.0
TC7126	0.25	910	0.92	0.68	2.62	1.9	2.0	4.0	7.2
TC8016	0.37	910	1.27	0.70	3.88	1.9	2.0	4.7	7.8
TC8026	0.55	910	1.74	0.72	5.77	1.9	2.1	4.7	9.2
TC90S6	0.75	920	2.23	0.72	7.78	2.0	2.1	5.5	11.6
TC90L6	1.1	920	3.10	0.73	11.4	2.0	2.1	5.5	14.3
TC100L6	1.5	940	3.89	0.75	15.2	2.0	2.1	5.5	18.4

Bemærk: Ovenstående parametre er under betingelse: 3 faser Y2-38OV/5OHz

Ansøgninger

High Efficiency Motor Applications

Virksomhedens styrke

Corporate Strength

Virksomhedens hæder og kvalifikationer

Honors and Qualifications

Partner mærker

Partner Brands

FAQ

1. Hvilke effektivitetsstandarder opfylder dine motorer?

Vores aluminiumshusmotor B3 fodmonteret overholder IE3 effektivitetsniveau i henhold til IEC 60034-30-1. Til markeder, der kræver højere effektivitet, tilbyder vi også IE4 premium effektivitetsmodeller efter anmodning. Alle motorer opfylder GB18613-2020 og internationale energiregler.

2. Hvad er effektområdet og rammestørrelserne til rådighed?

Vores aluminiumshusmotor B3 fodmonteret dækker 0,06KW til 7,5KW med 8 standardrammestørrelser. Vi tilbyder også tilpasning til specielle effektmærker og monteringsdimensioner for at imødekomme specifikke projektbehov.

3. Hvilke certificeringer har du til eksport?

Vi leverer ISO9001, CE og CCC certificeringer. Vores motorer er fremstillet i henhold til IEC og GB standarder, hvilket sikrer overensstemmelse med de fleste internationale markeder, herunder Europa, Sydøstasien, Mellemøsten og Sydamerika.

4. Kan jeg få OEM eller tilpassede motorer?

Ja, TCG er en professionel kinesisk fabrik, der tilbyder fuld OEM/ODM-tjenester. Vi understøtter tilpassede akselmaterialer (rustfrit stål 304/316), specielle malingsfarver (RAL-kode), spændingstilpasning, varmelegemer, temperatursensorer og brandingmuligheder.

5. Hvad er leveringstiden for bulkordrer?

Som producent med egen produktion er vores standard leveringstid 15–20 arbejdsdage for bulkordrer. Prøveordrer kan arrangeres inden for 7-10 dage. Vi understøtter også FOB og CIF forsendelsesbetingelser.

6. Hvilke monteringstyper er tilgængelige?

Vi tilbyder forskellige monteringskonfigurationer, herunder B3 (fodmonteret), B5 (flangemonteret), B14 (ansigtsmonteret) og B35 (kombineret). B3 fodmonteret type er den mest almindeligt anvendte til industrielle applikationer.

7. Hvordan sikrer du produktkvalitet og energieffektivitet?

Hver motor gennemgår 100 % test før forsendelse, inklusive test af tomgangsstrøm, vibration, støj og isolationsmodstand. Vi bruger NSK- eller SKF-lejer, højkvalitets siliciumstål (DW470/600/800) og 100 % rene kobberviklinger med klasse F-isolering for at sikre langsigtet pålidelighed og høj effektivitet.

8. Hvad er garantien og eftersalgssupporten?

Vi tilbyder en standard 18-måneders garanti fra datoen for afsendelse. Vores tekniske team yder fjernsupport, reservedelsforsyning og fejlfindingshjælp. Ved større projekter kan vi også arrangere vejledning på stedet, hvis det er nødvendigt.
